[规格型号]：	FC-8086K
[产品名称]：	微机原理与接口实验仪
[价　　格]：	电议
[产品参数]：
[在线客服]：	QQ在线 QQ在线

产品介绍：

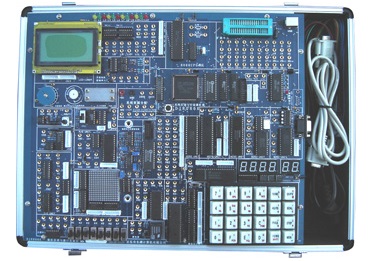

FC-8086K微机原理与接口实验仪

1-210I1091U4347

FC-8086K是《微机控制技术》、《十六位微机原理与接口》等课程教学必须的实验设备），为各类院校的微机教学实验、课程设计提供了良好的实验开发环境。

一、系统组成：

硬件：

（1）微机系统扩展：8088CPU，64K监控程序存储器，64K用户程序和数据存储器，64K实验程序存储器，开放式4*6键盘电路，开放式6位动态数码管显示电路，配有串口或USB通信方式，出厂配置为串口。

（2）输入/ 输出：128*64 LCD图文电路（或字符式1602 LCD），16*16 LED点阵电路，开关逻辑电平输入/ 输出，8MHZ时钟与分频，单脉冲发生器。

（3）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、8237、8259、RS232等；

（4）控制对象：小型直流电机、步进电机、温度、压力、继电器、电子音响喇叭等；

软件：

系统配置Win98/2000/xp等操作平台的微机仿真调试软件，支持汇编、C语言编译、调试。

电源：

系统内置高性能直流稳压电源。

机箱：

系统配置轻便铝合金箱子作为实验仪机箱。

二、主要特点

（1）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，实验系统自带键盘、显示电路和监控管理程序，在无PC机的情况下，同样可以通过内存读写、单步、断点、全速等方法调试实验程序。

（3）实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。

（4）二次开发：主机板留有系统总线接口，可开发用户系统。

三、实验项目

软件实验：

（1）二进制多位加法实验

（2）二进制转换为BCD码实验

（3）BCD码转换为二进制码

(4）十进制数的BCD码相减运算

（5）内存清零实验

（6）数码显示实验

（7）求大数和小数

（8）数据块传送实验

（9）分支程序设计。

硬件实验：

（1）A/D转换实验

（2）D/A转换实验（一）

（3）D/A转换实验（二）

（4）8255A并行口实验（一）

（5）8255A并行口实验（二）

（6）定时器/计数器实验

（7）8259单级中断控制器实验

（8）串行口发送实验（双机通讯）

（9）串行口接收实验（双机通讯）

（10）小直流电机调速实验；

（11）步进电机控制

（12）继电器控制

（13）存贮器读写实验

（14）电子琴实验

（15）简单I/O口扩展实验

（16）8251可编程通讯接口和PC机通讯

（17）16*16 LED点阵显示实验

（18）128*64 LCD液晶显示实验

（19）8237 DMA传送实验

（20）8250可编程异步通讯接口实验

（21）8279 键盘显示实验

（22）温度控制实验

（23）压力测量实验
