[规格型号]：	FC-SA6
[产品名称]：	数字/模拟电路实验箱
[价　　格]：	电议
[产品参数]：
[在线客服]：	QQ在线 QQ在线

产品介绍：

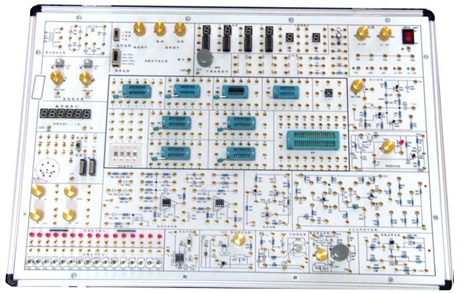

FC-SA6数字/模拟电路实验箱

1-1P9220TZ1b2

一、产品介绍：

数字/模拟电路实验箱是根据新的教学大纲中确定的教学实验要求为基础，汲取了众多专业教师的教学经验，并综合了众多同类产品的优点而设计的。它函盖了《模拟电子技术基础》及《数字电路基础》课程大部分的实验内容，既为初学者提供了验证性实验电路，又为课程设计提供了扩展平台。

二、系统特点

1、扩展性强。实验箱主板配置有数电、模电实验时经常用到的电源、信号源、输入接口，输出显示接口、测量单元、实验扩展区，及实验模块电路，以完成不同的实验，也可以进行课程设计实验，大大增强了该实验箱的适用性、扩展性。

2、实验原理图都印刷在实验板表面，实验电路由学生按照实验原理图进行搭建，既培养了学生的独立思维能力及动手能力。

4、实验连线插孔采用锁紧式镀金插孔，通过焊接固定在实验板上，不松动，不氧化，寿命长，连接可靠，维修方便、简捷；

6、电源输出均有过流保护，自动恢复功能。

7、实验箱由一体型铅合金型材制成，箱体牢固可靠，不变形，重量轻，绝缘安全性能好，开关箱盖方便可靠，外型美观，造型气派。

三、系统组成

1、电源：输入：AC 220V±10%，50HZ

输出：※DC：+5V， I ≥1A

※DC：±12V，I ≥0.2A

※DC：-5V～-12V可调， I ≥0.2A

※DC：＋5V～＋27V可调，I ≥0.2A

以上各路输出均有过流保护，自动恢复功能

※AC V:7.5V×2；AC I≥0.15A

2、直流信号源：双路 –0.5V～＋0.5V；–5V～＋5V两档连续可调.

3、函数发生器：输出频率：2Hz～90KHz，分四档

可输出方波（ 0～20V）、三角波（ 0～15V）、正弦波（ 0～10V）

4、手动单脉冲电路2组（带消抖）：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。

5、固定频率脉冲源10路，输出为TTL电平：1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz；

6、数字LED显示：

（1）LED0～LED3由4位七段共阴LED数码管及二～十进制译码器组成

（2）LED4～LED5两位七段段码a.b.c.d.e.f.g.h经电阻到插孔。

7、十二位逻辑电平输入开关：可输入低电平‘0’、高电平‘1’（为正逻辑）。

8、十二位逻辑电平指示灯：指示灯亮表示高电平‘1’，指示灯灭表示低电平‘0’。

9、BCD码拨码盘1组、可产生四组BCD码数字信号

10、四位数字频率计：测量范围 0～1MHz，用作测量方波、三角波、正弦波；

11、喇叭及驱动电路。是时钟报时、报警、音乐用的发声装置。

12、电位器组：1K、10K、100K、1M各1只；

13、开放式实验区（元件库）：提供9只锁紧插座（3只14芯、5只16芯），另1只40芯锁紧插座，1只8芯圆孔IC座。提供电阻、电容、二极管、三极管、三端稳压块等元件。

14、实验模块电路：（1）整流滤波电路（2）串联稳压电路（3）可调稳压电路

（4）功率放大器（5）集成运放电路

15、全部信号的输入输出插孔均采用镀金孔，不氧化、不变色，接触良好。

16、铝合金实验箱体，防火板材，坚固耐用，样式美观、大方。

外形尺寸: 530mm × 360mm × 100mm

四、实验项目

（一）模电实验

1、常用电子仪器使用练习、用万用表测试二极管、三极管参数

2、单级放大电路

3、两级放大电路

4、负反馈放大电路

5、射极跟随器

6、差动放大电路

7、集成运放的参数测试

8、比例求和运算电路

9、积分与微分电路

10、波形发生电路

11、有源滤波器

12、电压比较器

13、集成电路RC正弦波振荡器

14、集成功率放大器

15、整流滤波与并联稳压电路

16、串联稳压电路

17、集成稳压器

18、RC正弦波振荡器

19、LC振荡器及选频放大器

20、电流/电压转换电路

21、电压/频率转换电路

22、互补对称功率放大器

23、波形变换电路

24、场效应管实验

25、可控硅实验电路

综合实验：

26、用运算放大器组成万用电表的设计与调试

（二）数电实验

1、门电路的逻辑功能及测试实验

2、组合逻辑电路（半加器、全加器及逻辑运算）实验

3、触发器实验（一） R-S、D、JK

4、触发器实验（二）三态输出触发器、锁存器

5、时序电路测试与研究

6、集成计数器及寄存器实验

7、译码器和数据选择器实验

8、波形产生器及单稳态触发器实验

9、555时基电路实验

可选做如下实验

10、晶体管开关特性、限幅器与钳位器实验

11、TTL门电路参数测试实验

12、CMOS门电路测试实验

13、模数A/D转换电路实验

14、数模D/A转换电路实验

15、时序电路应用实验

16、四路优先判决电路实验

17、智力竟赛抢答器实验
