2024-03-02 13:29:16
[规格型号]:
FCGC-1型
[产品名称]:
电气设备安装调试工技能实训装置
[价 格]:
电议
[产品参数]:
[在线客服]:
QQ在线
QQ在线
产品介绍:

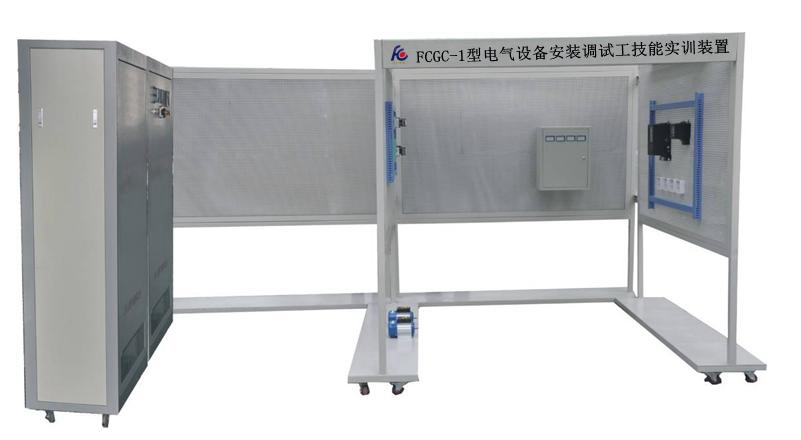

FCGC-1型电气设备安装调试工技能实训装置
工程电气设备安装调试工技能
实训装置
是根据住房和城乡建设部颁发的工程电气设备安装调试工初、中级《职业技能岗位标准》和相关《职业技能岗位鉴定规范》,结合《建筑职业技能培训教材—工程电气设备安装调试工》而研制的,可完成常用电工工具及仪器仪表使用、常用元器件判别、高压开关柜组装调整、继电保护装置调试、变配电设备安装工程、电气照明安装工程、动力工程、防雷及接地装置安装工程等实训内容,可作为职业院校开设工程电气类相关专业的实训设备,同时也可作为职业资格鉴定站(所)进行技能实训与技能鉴定的考核设备。
二、产品特点
1.该实训装置结构采用了分块设计,各分块间即可独立实训,也可组合成系统综合实训。
2.模拟中型车间、高层建筑等工程的照明、动力配电安装及弱电系统、自控仪表的安装和送电等工作,接近现场施工,经实际操作可使学生掌握对工程电气设备施工技能。
三、技术性能
1.输入电压:三相四线~380V±10% 50Hz
2.工作环境:环境温度范围为-5℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
3.装置容量:≤6kVA
四、实训项目
1.常用工具与仪器仪表的使用
(1)正确选用和使用兆欧表测量电气设备和电路的绝缘电阻
(2)正确使用电压表和电流表测量电路
(3)使用万用表检查一般设备和电路故障
(4)一般电工仪表的安装和接线
(5)常用电动机的使用与维护
(6)交流耐压测试仪的使用与维护
2.常用元器件的质量判别
(1)判别二极管极性和质量的好坏
(2)判别三极管类型、管脚和质量的好坏
(3)判别晶闸管质量的好坏
3.电动机、变压器的安装与调试
(1)电机控制回路元器件的安装
(2)电动机抽芯检查及干燥方法
(3)交直流电机的一般故障分析、判断方法
(4)补偿器的工作原理及接线
(5)判别电动机的首末端
(6)交、直流电动机的种类、特性和接线方法
(7)变压器连接组别与相位的关系
(8)变压器并联运行的条件及抽芯检查、干燥
方法
(9)变压器安装及投入运行前的检查
4.电缆敷设、电缆头的制作和电缆检测试验
(1)电缆桥架敷设
(2)户内、户外电缆中间头制作
(3)户内、户外电缆终端头制作
(4)电缆绝缘测试及吸收比的测试
(5)电缆故障判别和处理
5.高压开关柜、隔离开关、断路器操作机构的组装调整
(1)按工艺要求安装硬母线
(2)隔离开关及操作机构的安装与调整
(3)少油断路器的解体及调整
(4)按工艺要求组装开关柜
6.车间配电所及照明、动力配电工程的安装调试
(1)变送器的调校与安装
(2)变配电各类继电保护系统的调试
(3)模拟一般照明、动力配线工程的施工
(4)模拟变配电所停送电前的检查与操作
(5)模拟车间变电所配电设备安装
(6)防雷及接地装置安装
7.安全及其他
(1)解救触电者操作(选做)
(2)正确使用电气安全用具
(3)电气试送电操作的安全规定事项
五、交流耐压测试仪
1.电压测试范围
2.漏电流测试范围
3.报警值预置范围
4.定时时间范围
5.变压器容量
