一、设备概述

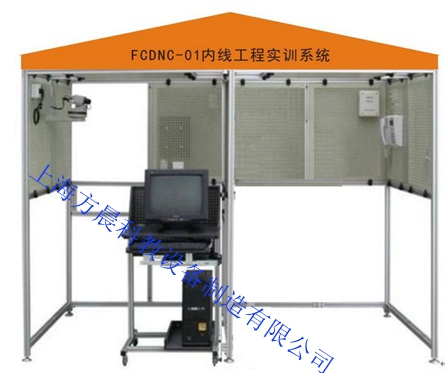

1、装置采用钣金喷塑网孔板和铝合金型材模拟一个两室一厅的房屋。屋内地面铺设绝缘地板且坚固耐用，PVC管路可以从地板下面敷设。屋顶上方灯具安装拆卸施工简单且可靠，并且安装有过线桥架。每个房间要求配置3个可活动的低压配电硬线安装工位，低压配电安装工位可斜拉出与水平成90°进行实训。能实现开放式、模块化、标准化实训环境，能满足培养具有实际操作技能和工程施工能力的专业人才。
2、本设备可进行电工安装。如桥架安装、PVC管安装、吊灯、白炽灯座、日光灯、开关、插座、配电箱、控制箱等，装置还包含有交流异步电动机、消防联动、防盗报警、视频监控等控制与受控对象。该系统每个操作组配套一可移动式工具车和元件柜，便于对元件的保管和安装施工。从根本上解决了学校在普通墙面上进行的安装培训的使用不方便、实训范围窄的问题

二、技术参数
1.输入电源：三相四线～380V±10%  50Hz
2.外形尺寸：≥3000mm×1500mm×2400mm
3.安全保护措施：具有接地保护、漏电保护功能，符合相关的国家标准。
三、产品性能
1、电器元件触点连接经专用接线端子转接引出，防止由于实训电器元件装配与拆卸的频繁性造成电器元件触点带来的损坏。
2、室内PVC线管、电气箱、开关等布置可满足灯具多种控制方案，管路、线槽的敷设符合电气安装规范。
3、装置包含工业电气设备安装架、电源控制箱、配电箱、弱电箱、照明套件、电气控制箱、电机、指令与指示元件、线路器材、电工工具、工具移动车等。
4、进线电源及安全保护系统
1）系统采用一体化设计，,抗干扰性能达到工业III级标准，采用LED背光，寿命长,配置：ARM9内核、400M主频、64M内存、128M存储空间,支持U盘备份恢复，功能更强大,低功耗，整机功耗仅6W ，发展绿色工业，倡导能源节约；
2）采用工业级7寸彩色液晶触摸屏，高清：800 × 480分辨率,65535色数字真彩作为人机交互界面系统；
3）监控系统采用虚拟仪器仪表，能监测三相电源运行参数，在带7寸电阻式彩色液晶触摸屏进行数字显示，可同时显示三相电参数；传感器采用高精度工业级电压与电流互感器，具备单/三相交流电压采集、单/三相交流电流采集、单/三相交流功率采集、单/三相交电能采集功能。可以测量单相以及三相的有功功率、无功功率、视在功率、有功能量及无功能量，同时还能测量各相电流、电压有效值、功率因数、相角、频率等参数；所有参数在人机交互界面上实时显示；支持全数字域的增益、相位校正；具备SPI接口，直接与主控制器之间进行计量及校表参数的传递，内置电压监测电路，保证了上电和断电时正常工作。带485通讯接口，可拓展或自行开发上位机软件，实现远程测量。
4）操作界面主界面具有密码登录和用户注销；电源管理界面可控制设备停止启动；电源参数监测界面显示三相电压、电流、功率，功率因数、相角、频率等参数，实时显示设备消耗的电能；阀值设定界面可对过压、过流、欠压、漏电阀值进行设定；报警状态界面监测各相故障诊断和故障类型和次数的统计。
四、实训任务要求
1.安装工具的使用实训
2.检测仪器的使用实训
3.各种材料器件的安装、使用实训
4.照明配电箱安装
5.PVC线管布线室内照明
6.照明线路平面图原理图识读
7.简单住宅照明线路施工方案设计
8.线管的敷设与安装
9.线管穿线施工
10.照明灯具的选用与安装
11.照明配件的选用与安装
12.开关插座的选用与安装
13.照明电路线槽配线
14.各种照明电路的安装与实训
15.弱点信息箱和信息电路的选用与安装
16.双重联锁正反转控制电路安装与调试
17.通电延时Y—Δ控制电路安装与调试
18.断电延时Y—Δ控制电路安装与调试
19.三相异步电机电机顺序控制电路安装与调试
20.带反接制动双重联锁正反转控制电路安装与调试
21.双速电动机控制电路安装与调试
22.电工工艺
23.导线的剥削和使用训练
24.绝缘导线的绝缘恢复
25.视频线的连接
26. 网络线的连接及水晶头制作
