[规格型号]：	FC-M7120型
[产品名称]：	平面磨床电气技能实训考核装置（半实物）
[价　　格]：	电议
[产品参数]：
[在线客服]：	QQ在线 QQ在线

产品介绍：

FC-M7120型平面磨床电气技能实训考核装置（半实物）

1-200Z3134524N8

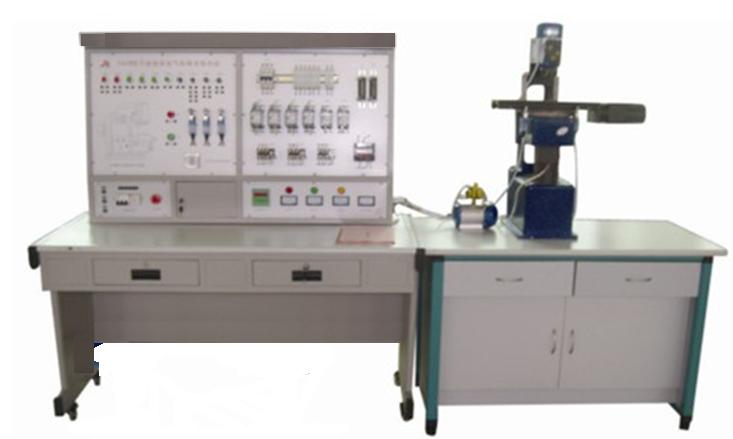

M7120型平面磨床电气技能实训考核装置（半实物）由电源控制部分、M7120型磨床机床电气控制部分、仿真机床构成。电源控制部分包括实训定时、定时报警、安全用电自动控制等，机床电气控制部分把整台机床内部电器装在正面面板上，能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点，供实训考核者测试用。仿真机床部分能模拟机床各种运动。通过本装置的实训能使学员掌握机床常见故障的现象、故障产生的大概部位，熟练掌握机床电路工作原理，其是维修电工初、中、高级技能鉴定的理想设备。

技术性能

1、输入电源：三相四线（380V±10% 50Hz）

2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃)

3、装置容量：＜1KVA

4、重量：150kg

5、外形尺寸：1400mm×700mm×1500mm

二、装置构成

（一）主控屏

1、三相四线电源输入，通过漏电保护器接通总开关。

2、设有450V指针式交流电压表三只，指示电源输入的三相电源电压，并有三只指示灯指示实训台与外部电源的通断。

3、实验兼报警记录仪（实验管理器）：平时作为时钟使用，具有设定实训考核时间，定时报警、切断电源等功能。

（二）机床电器装载板：安装机床电器、故障设置盒及故障测试孔。

（三）实训桌：桌体为铝木结构

（五）电气部分的操作，能实现M7120型磨床各种运动

（六）机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于检测故障

（七）控制屏的故障箱内设有16个开关，通过拨动故障开关可设置相应的故障点

三、设备配置

序号	名　称	数量	备注
1	M7120型磨床电气技能实训考核装置	1台
2	XM7120型磨床半实物模型（含实训桌）	1台	配有与电气部分的连接接口，通过电缆连接

四、实训项目与目的

1、熟悉常用低压电气的机构、原理；

2、通过观察机床模拟运动，了解机床的真实运动状况；

3、掌握机床电器控制原理及各种保护装置；

4、掌握机床常见故障发生部分现象及排除方法。

五、故障点设置一览表

故障编号	故障现象	故障编号	故障现象
1	机床无法启动	9	砂轮电动机无法启动
2	液压泵电动机无法启动	10	砂轮电动机无法启动
3	液压泵电动机无法启动	11	砂轮架无法上升
4	液压泵电动机无法启动	12	砂轮架无法上升
5	液压泵电动机和砂轮电动机都无法启动	13	砂轮架无法下降
6	砂轮电动机无法启动	14	砂轮架无法下降
7	砂轮电动机无法启动	15	电磁吸盘不能工作
8	砂轮电动机控制无自锁	16	电磁吸盘控制不能自锁
