[规格型号]：	FC-X62W型
[产品名称]：	万能铣床电气技能实训考核装置（半实物)
[价　　格]：	电议
[产品参数]：
[在线客服]：	QQ在线 QQ在线

产品介绍：

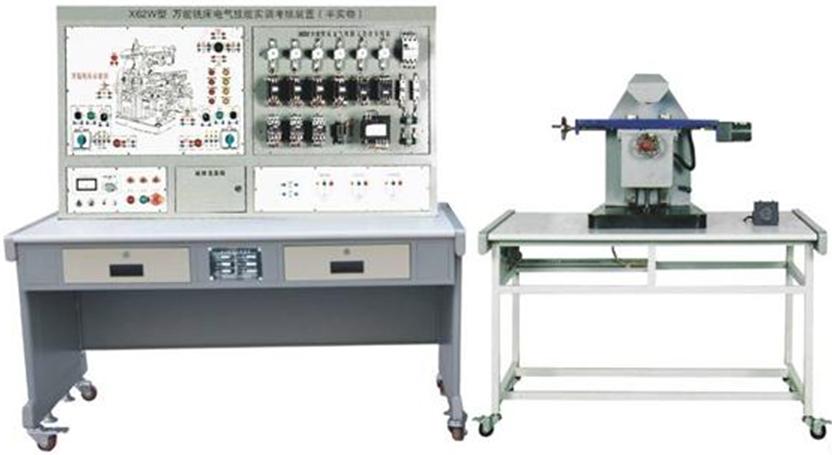

FC-X62W型万能铣床电气技能实训考核装置（半实物)

1-200Z3134H1I2

FC-X62W型万能铣床电气技能实训考核装置”是在原“FC-X62W型万能铣床电气技能实训考核装置”的基础上进行改造升级，它增加了X62W型万能铣床仿真半实物模型，并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的运动全部展现出来，因而使教学更加形象生动。本装置适合于维修电工（电工）初、中、高级技能鉴定中有关机床电气部分的培训考核

一、功能特点

1. X62W型万能铣床半实物仿真模型是参照实际X62W型万能铣床的尺寸按一定比例缩小的设计；

2. 本套装置电气部分的操作，能实现X62W型万能铣床各种运动，它包括：主轴正反转、工作台纵进给、工作台垂直进给及冷却泵运行，极限位置的限位保护；

3.机床电气线路的所有接点，在装置的面板上都有相应的测试点，便于学员检测故障；

4.半实物模型上所用电机的电压等级与实际的机床是完全相同；

5.半实物机床的床身采用铸件，专用模具一次成型，滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；

6.半实物机床各部件采用不同的颜色，培训时学生更加容易理解接受；

7.半实物机床活动导轨表面采用高频淬火工艺，经久耐用；

8.控制屏的故障箱内设有32个开关，通过拨动故障开关可设置相应的故障点。

二、技术性能

1. 输入电源：三相四线～380V±10% 50Hz

2. 工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

3. 装置容量：＜0.2kVA

4. 漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s

5. 控制屏尺寸：1410mm×725mm×1535mm

6. 半实物模型桌子尺寸：1268mm×723mm×798mm

7. X62W万能铣床模型尺寸：900mm×300mm×370mm

8. 工作台纵向移动行程：130mm

9. 工作台垂直移动行程：30mm

10. 工作台横向移动行程：50mm

三、设备配置

序号	名　称	数量	备注
1	X62W型万能铣床电气技能实训考核装置	1台
2	X62W万能铣床半实物模型（含实训桌）	1台	配有与电气部分的连接接口，通过电缆连接

四、实训项目与目的

1. 熟悉常用低压电器的机构、原理

2. 通过观察机床模型的运动，了解机床的实际运动

3. 了解机床电器控制的原理及各种保护装置

4. 掌握机床中常见故障的排除方法

五、故障点设置一览表

故障编号	故障现象
1	冷却泵电机不能启动
2	主轴、进给均不能启动
3	主轴无变速冲动
4	主轴停止制动不正常
5	主轴电机不能启动
6	主轴停止不能制动
7	主轴不能启动
8	进给电机不能启动
9	进给电机不能启动
10	进给电机不能启动
11	进给变速无冲动，圆形工作台不能工作
12	工作台不能左右进给
13	工作台不能左右进给
14	非圆工作台不工作
15	工作台不能向左进给
16	进给电机不能正转
17	工作台不能向上或向后进给
18	圆形工作台不能工作
19	圆形工作台不能工作
20	非圆工作台不能向右进给
21	非圆不能上下（或前后）进给，不能快进
22	不能上下（或前后）进给
23	不能向下（或前）进给
24	进给电机不能反转
25	只能一地快进操作
26	只能一地快进操作
27	不能快进
28	电磁阀不动作
29	进给电机不转
30	主轴电机不转
