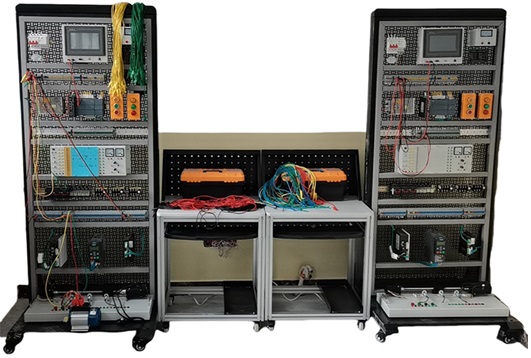

FC-DP-66型PLC电气综合实训台

一、概述

PLC电气自动化控制实训平台、工业自动化控制实训装置是一个于专门用于学员进行电气控制与实践连接的控制平台，采用欧标铝型材框架、立式设计网孔板形式安装，可以安装按钮开关、指示灯、PLC控制系统、直流电源、电机等电气元件。用于学生进行电气安装与调试工作。实训装置元器件与DIN导安装为主，特殊情况无法安装元件采用支架方式进行固定，在进行实训操作时学生可以自行进行安装与电气线路连接。

二、设备

工作台实训内容丰富，涉及知识点广泛，其中包含了：西门子S7-1500系列PLC的实训；触摸屏的实训；触摸屏与PLC通讯的实训；该工作台可选用不同的PLC学习箱进行不同的实验项目，如舞台灯光实训；十字路口交通灯控制实训；四节传送带控制的实训；邮件分拣实训；四层电梯实训；步进电机实训；水塔水位实训；自动配料实训；运料小车实训；伺服电机的控制实训；变频器的控制实训；小车运动控制实训；编码器控制实训；PLC与变频器PROFINET总线通信等；以及继电器-交流接触器系统的电动机正反转，星-三角，两台电机的顺序控制等实训。气动系统控制实训等项目，实训内容从易到难，便于学生更轻松高效的学习PLC知识。

该实训中心是为培养现代化制造业、现代化服务业培训专业人才和复合型人才的基地,实训中心除了对校内的老师和学生培训外，还可面向社会和企业人才的专业培训。培训的项目PLC控制技术、PLC通讯技术、触摸屏技术。面向的人才有电子技术类人才、可变程控制器程序设计类人才、触摸屏应用类人才、自动化系统集成类人才、机器（包括自动化生产线和数控）设备的开发、维修类人才等。服务的行业有钢铁、石油、化工、电力、建材、机械制造、汽车、轻纺、交通运输等。

三、技术参数

1、输入电源：三相五线AC 380V±10%  50HZ

2、输入功率：≤1kw

3、工作环境：

1）温度： -10℃～+40℃

2）相对湿度：≤90%（+20℃）

3）海拔高度：≤4000m

4）空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃

4、设备重量:100kg

5、外形尺寸：长×宽×高=800mm×800mm×1940mm

四、实训内容

1.西门子S7-1500 PLC的实训

2.触摸屏的实训

3.触摸屏与PLC通讯的实训

4.伺服电机的控制实训

5.变频器的控制实训

6.小车运动控制实训

7.直流电机控制实训

8.PLC与变频器PROFINET总线通信

10.继电器-交流接触器系统的电动机正反转，星-三角，两台电机的顺序控制

五、功能特点

1.工作台

工作台采用方形钢材焊接而成，共分为两个工作面，每个工作面由网孔板拼接而成，网孔板两端直接用螺栓与工作台固定。

工作台组成：

本设备采用单工作面，可满足西门子S7-1500 PLC基础实训。在实训时，可进行两种接线方式，一种为学习型接线，其采用即插即用型端子插接方式接线，使用灵活，可增强学生对PLC接线的认识。另一种为直接接线方式，该方式更加接近工厂实际，能更好的提高学生接线的动手能力。

2.实训区

实训单元组成：网孔板实训区主要由电源单元、PLC单元、PLC学习箱单元、基础实训单元、小车运动单元、变频器单元等组成。

（1）电源单元

组成：三相四线漏电保护开关、380V指示仪表、开关电源、即插即用端子、双层端子、保险丝端子，导轨；

功能：提供交流380V、220V、直流24V的电压供电，满足整机的需求。

（2）PLC单元

组成：昆仑通态TPC7062Ti触摸屏，西门子S7-1500 PLC，

功能：本单元为整机逻辑控制单元，可完成触摸屏编程组态的实训、PLC编程的实训、触摸屏与PLC之间的通讯实训、PLC之间的通讯等内容。

（3）基础实训区单元

组成：继电器、交流接触器、热继电器、按钮指示灯、导轨、线槽、双层端子；

功能：该单元可以完成三相电机正反转控制实训，将实训模块所实训的个别功能进行实体化，与实训模块形成对比，更有利于学生的学习。

（4）扩展实训区

组成：伺服系统、直流系统、变频系统、小车运动模块、三相异步电动机模块；

功能：该单元对实训内容进行了更深层次的提升，以实物模型为实训对象，学生通过在这个区域的实训，使其了解及掌握工业上运用非常广泛的运动控制技术与变频控制技术。

（5）智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端
