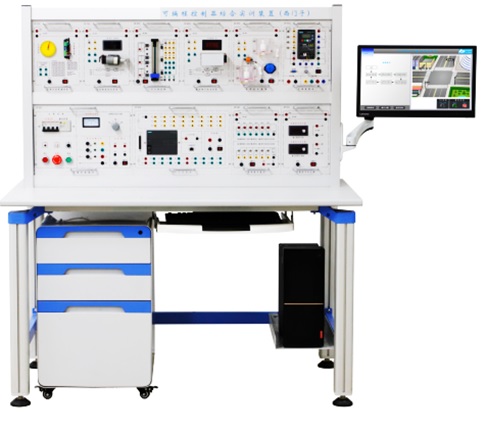

FCS-09型PLC可编程控制器实训装置

一、产品概述

可编程控制器综合实训装置是根据《中华人民共和国教育行业标准--电工电子类实训基地仪器设备配备标准》，教育部"振兴21世纪职业教育课程改革和教材建设规划"要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及PLC控制技术》、《PLC及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。

实训装置也适合技工学校、职业院校、职教中心、鉴定站/所各工种PLC实操、技能鉴定考核。

二、特点

1、电气控制线路元器件都装在模块上，并由安全插座引出接线端子，只需要使用插拔式安全导线连接实验，为了降低器件损坏和学生安全，设计原则是高低压分别用不能互插的安全插座进行布局，操作方便、更换便捷、易扩展功能或开发新的实训项目。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。

三、技术参数

1）输入电源：380V±10％ 50Hz；

2）容量：<1000VA；

3）工作环境：温度-10℃～+40℃　相对湿度＜85％（25℃）　海拔＜4000m；

4）外形尺寸：长×宽×高140cm×70cm×158cm+电脑桌63cm×50cm×110cm；

5）安全保护措施：具有接地保护、漏电过载过流保护功能及智慧用电安全控制系统。

四、设备组成要求：

本实训台由实训挂件、实训桌、实训储物柜三大部分组成。

1、实训桌：采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设支撑框架，截面尺寸为40×20mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橘红静电喷涂工艺。桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；

2、实训储物柜：采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。

3、电脑桌：钢铝结构，装有4只万向轮，装有黑色钢质网孔电脑后靠、键盘托、主机支架。

4、学生凳：

（1）凳腿采用30×30×1.2mm 的方管；

（2）拉管采用 30×30×1.2mm 的方管；

（3）凳面采用 240×340×25mm 刨花板贴木纹纸，凳高40cm，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；（4）防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化， 不脱剥，光滑美观，金属桌体颜色为灰色；

5、智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

五、实训项目

（一）PLC可编程控制器基础电路实训

1)PLC基本技能实训

1.PLC认知实训

2.PLC仿真实训

3．跳转、分支功能实验

4．移位寄存器实验

5．数据处理功能实验

6．微分、位操作实验

7．与、或、非逻辑功能实验

8．定时器、计数器功能实验

2)PLC模拟控制应用实训

3）PLC、触摸屏综合应用技能实训

1.基于触摸屏控制方式的基本指令编程练习

2.基于触摸屏控制方式的数码显示控制

3.基于触摸屏控制方式的温度PID控制

4）PLC、变频器综合应用技能实训

5）PLC电力拖动实训

1、三相鼠笼式异步电动机点动和自锁PLC控制(实物)

2、三相鼠笼式异步电动机联动正反转PLC控制(实物)

3、三相鼠笼式异步电动机带延时正反转PLC控制(实物)

4、三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)

（三）PLC实训模块

六、模块及器材配置清单
