产品介绍：

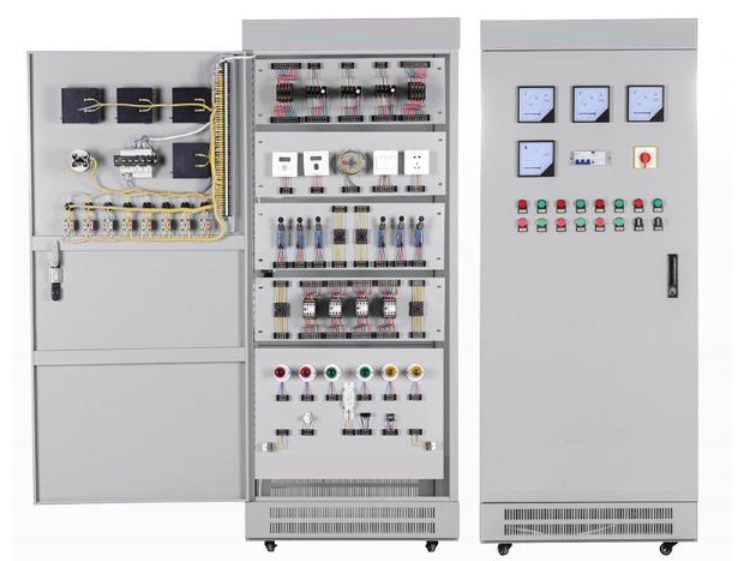

FCWT-201A维修电工考核柜

一、特点：

1、柜体里已安装有漏电断路器，电流互感器，交流接触器，热继电器，中间继电器，时间继电器，行程开关，单联开关，双联开关，单三相电度表，电压表，电流表，照明灯，日光灯，插座等各种器件。所有器件的接线都在接线端子排上进行，避免了因长期在器件本身进行接线而导致元器件的损坏。接线布局通过走线槽进行工艺布线。

2、接触器和热继电器均采用施耐德品牌，接线端子和走线槽全部采用进口产品。

3、三相四线电源输入，经漏电保护器，总开关后，由接触器通过启、停按钮进行操作，并设有急停控制按钮。

4、柜内的元件安装板为模块式结构，可根据实训所需元器件和接线方便，进行上下位置调换。

5、结构更加紧凑，合理，单面就可以完成电机控制及仪表照明，并将操作按钮及一些测量仪表安装在门上，并使操作更加方便安全。双面配置完全一样，提高了设备的利用率和节省了实验室的空间

二、技术指标：

1、工作电源：三相四线 380V±10% 50HZ

2、工作环境：温度-10℃~40℃，相对湿度＜85%，海拔＜4000m

3、外形尺寸：800*600*1800mm

4、整机容量：＜1KVA

5、安全保护：设有电压型漏电保护器和电流型漏电保护器，过压保护，过流保护，过载保护等措施。

三、实训项目

1.仪表及照明

（1）白炽灯电路接线

（2）日光灯电路接线

（3）触摸开关控制白炽灯电路接线

（4）声控开关控制白炽灯电路接线

（5）两地控制一盏灯接线电路

（6）单相电度表直接接线电路

（7）单相电度表间接接线电路

（8）三相四线有功电度表直接接线电路

（9）三相四线有功电度表经电流互感器电路

（10）功率因数表接线电路

2.交、直流电机控制

（1）接触器点动控制

（2）接触器自锁控制

（3）具有过载保护的正反转控制

（4）按钮连锁的正反转控制

（5）双重连锁的正反转控制

（6）单相起动停止控制电路
