FCKW845A型
[规格型号]： FCKW845A型
[产品名称]： 维修电工技能实训考核装置（网孔板双组型）
[价　　格]： 电议
[产品参数]：
[在线客服]： QQ在线 QQ在线
产品介绍：

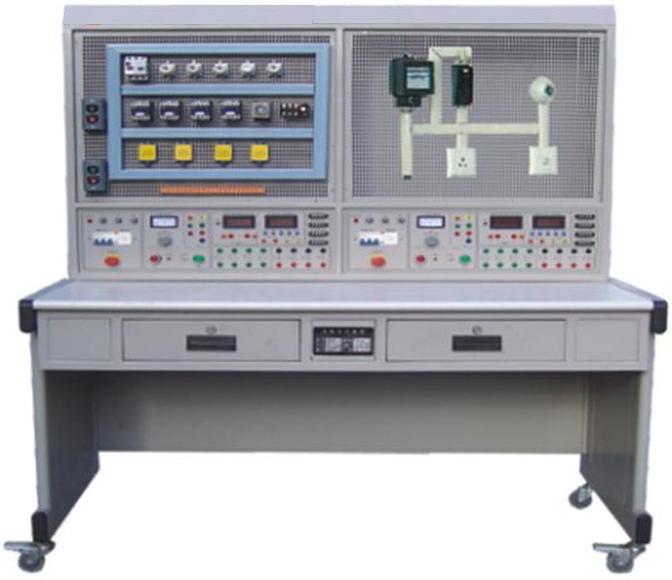

FCKW845A型维修电工技能实训考核装置（网孔板双组型）


一、概 述
维修电工技能实训考核装置主要由实训桌和网孔板组成，学生通过实训线路进行元器件的布局，安装接线全部由学生自行完成，培养学生的动手能力和操作技能。实训项目可自行确定，选择相应的元器件来完成实训项目，也可作为电工考证设备使用。
二、特 点
1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，可扩展功能或开发新实训
2.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资
3.设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用安全可靠
4.实训台为双人座，即可以两个学生同时进行实训，电源独立互不干扰
5.网孔板为挂件式，采用1.5mm厚的不锈钢板，网孔板的尺寸为600mm ×700mm,孔大小为5×10
6.配套的实训连接导线采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍青铜弹片，接触优良
三、技术性能
1.输入电压：三相四线（或三相五线）～380V±10%  50Hz
2.工作环境：环境温度范围为-10℃～+40℃ 相对湿度＜85%（25℃）海拔＜4000m
3.装置容量：＜1.5kVA
4.外形尺寸：1574mm×805mm×1650mm
5.安全保护：设有电压型漏电保护器和电流型漏电保护器（漏电保护动作电流IΔn≤30mA、分断时间≤0.1s）、过压保护、过流保护、过载保护等措施
四、基本配置
实训台提供两组线电压380V和相电压220V两种电源，控制屏两侧提供有单、三相电源插座。
1.设有450V指针式交流电压表1只，通过波段开关切换指示电源输入的三相线电压。
2.实训台设有两组电源通过启、停按钮控制电源的输出，并设有急停按钮。电源输出设有短路保护；实训台提供安全型插孔三相电源输出两组，单相电源输出采用二插三孔式插座。
3.可调直流稳压电源
每个工位提供一组0～30V/2A连续可调直流电源,带有电源开关、三位半数字电压表指示、三位半数字电流表指示，输出有软截止自动恢复保护功能；
4.实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板、结构坚固，造型美观大方,桌子左右各设有一个抽屉（带锁）用于放置工具和元器件。
五、实训项目
1.电力拖动实训项目
(1)三相异步电动机直接启动控制
(2)三相异步电动机接触器点动控制线路
(3)三相异步电动机接触器自锁控制线路
(4)Y-Δ启动手动/自动控制电路
(5)接触器联锁的三相异步电动机正反转控制线路
(6)按钮联锁的三相异步电动机正反转控制线路
(7)双重联锁的三相异步电动机正反转控制线路
(8)倒顺开关控制的三相异步电动机正反转控制线路
(9)三相异步电动机能耗制动电路
(10)三相异步电动机串电阻降压启动控制线路
(11)三相异步电动机的多地控制
(12)工作台自动往返控制线路
(13)学生自行设计电路的安装、接线与调试
2.仪表照明实训项目
(1)电工常用工具的使用
(2)白炽灯照明电路的安装
(3)两个开关控制一盏灯
(4)两地控制一盏灯
(5)声控开关控制照明电路
(6)日光灯电路
(7)电度表原理与接线
(8)单相电度表的直接接线
(9)单相电度表经电流互感器接线
(10)住宅照明线路实训
六、单组器件配置清单（整套装置需配置两组元器件）
序号
名        称
型号与规格
数量
备注
1
单相电度表
DD862a
1台

2
螺口灯座
3A/250V
2只

3
灯泡
220V/40W
2只

4
单联开关

1只

5
双控开关

1只

6
声（光）控延时开关

1只

7
开关盒
86×86×40
2只

8
日光灯管套件（镇流器）
10W
1套

9
电流互感器
LMK3(BH)-0.66 5/5A 5VA
1只

10
空气开关
DZ47-63LE4P5A
1只

11
保险丝座
RT18-32/3P
1只

12
直插式保险座
RT14-20
2只

13
熔断器
RT18-20/3A
3只

14
熔断器
RT14-20/2A
2只

15
交流接触器
LC1-D0610Q5N
3只

16
接触器辅助触头
LA1-DN11
3只

17
热继电器
JRS1D-25（0.63-1A）
1只

18
热继电器座
JRS1D-25/Z
1只

19
通电延时时间继电器
ST3PA-B/380V（0-10S）
1只

20
时间继电器座
PF-083A
1只

21
平动按钮
Φ22-LAY16-AG11
2只

22
平动按钮
Φ22-LAY16-AR11
2只

23
平动按钮
Φ22-LAY16-AB11
1只

24
按钮开关盒
3孔
2只

25
行程开关
LX19-222
2只

26
行程开关
LX19-001
2只

27
倒顺开关
KO3-15
1只

28
电阻
75Ω/75W
3只
WD18-3元器件箱
29
电阻
10Ω/25W
1只
30
二极管
1N5408
4只
31
塑料安装卡子

250只

32
自攻螺丝

120只

33
走线槽
2525
2米

34
接线端子排
JF5-2.5/5
5条

35
G形导轨
0.4米
1根

36
三相鼠笼式异步电动机
WDJ26，AC380V△
1台
