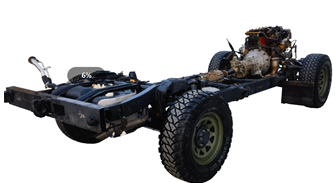

北京BJ80底盘系统综合实训

一、结构组成

BJ80整车底盘系统，大扭矩减速电机，配套齿轮箱；手动变速器、前桥、悬架、方向机、方向盘、离合器、制动踏板、离合器踏板，变速器、分动箱、驱动桥、差速器、半轴、制动总泵、制动盘，制动鼓、轮毂、控制系统等组成。配套设备使用说明书及实训指导书。

二、功能特点

1、动态演示功能：接通驱动开关，驱动电机开始运转，踩下离合器踏板，挂入相应档位，释放离合器踏板，带变速器缓慢运行。带动传动系统工作运行。整车开始行驶。动力由驱动电机将动力输出-动力传递离合器-变速器-传动轴-车轮，车轮缓慢转动，同时可以更换各个档位，充分展示动态动力传递路线。转动方向盘，动力由方向盘、转向机-转向拉杆-车轮-车轮转动，了解动力走向及工作原理，踩下离合器，挂入空挡。踩下制动踏板，四个车轮制动，车轮停止。整体设备为开放形式。运动机构一目了然。

2、底盘各总成展示功能：剖切的底盘部件，可以清晰看到变速箱内部、分动箱内部、驱动桥内部等结构原理和工作过程。

四、实训项目

1、BJ80前桥的拆卸与组装实训；

2、BJ80前悬架系统的拆卸与组装实训

3、BJ80转向机构的拆卸与组装实训

4、BJ80方向机的拆卸与组装实训

5、BJ80变速箱的拆卸与组装实训

6、BJ80分动箱的拆卸与组装实训

7、BJ80离合器的拆卸与更换实训

8、BJ80传动轴的拆卸与组装实训

9、BJ80后悬架的拆卸与组装实训

10、BJ80前、后轮制动系统的拆卸与组装实训

11、BJ80制动系统液压油的排空实训

12、BJ80轮胎的拆卸与组装实训

五、制作工艺

选用40*40国标钢材，壁厚2mm。

经氩弧焊接而成，焊点无需打磨即非常平整。

外观经高温静电喷涂，颜色鲜艳，易清洁耐油污，光鲜亮丽。

高清UV喷涂面板，线条清晰，不褪色。

六、技术参数

外观尺寸：3000mm × 1850mm × 1300mm(长×宽×高)

车    型：BJ80

驱动类型：四轮驱动

转向系统：液压

输入电源：220V AC

驱动电机：200W

输出速比：60:1

转    速：15转/秒
