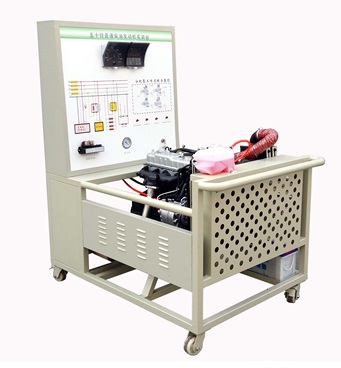

本实训考核装置采用五十铃4JB1柴油机发动机，整套实物对象包括了发动机总成、供油系统、润滑系统、进排气系统、冷却系统和仪表总成等，能清晰展示发动机和各零部件的外形、安装位置及连接关系，使学生对汽车柴油发动机系统有更为直观的认识。
发动机可正常起动、运转、加速，基本参数与原车一致。可利用汽车专用万用表或汽车专用示波器等检测仪器在相应的检测插孔上直接检测动态或静态信号。本装置可设置多种类型的故障，包括电路等故障，完成对学生的综合技能考核。
本装置适合高职、职业技工类学校、职教中心等开设的汽车运用、汽车维修等专业以及汽车维修工等相关工种的汽车教学培训。
一、技术性能
1. 工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
2. 发动机型号：五十铃4JB1柴油发动机
3. 发动机排量：2.8L
二、基本配置及功能
整套实训装置采用一体化设计，发动机与仪表等均集成在一个框架结构中，结构紧凑。
台架上安装有五十铃4JB1柴油发动机总成、供油系统、润滑系统、进排气系统、冷却系统及电控箱，固定在可移动的钢制台架上，并由原厂线束连接，其线束走向和元器件布置与原车基本一致。
在实训面板上安装发动机的各种仪表和开关，便于使用者了解发动机的状态，设有指示蓄电池电压的数字电压表，还设有指示燃油真空表，通过操作油门踏板来控制发动机的转速。
为了更好锻炼学生的故障分析和解决问题的能力，提高学生综合素质，在设备中采用手动方式的设故排故系统，可设置典型的汽车电路故障，完成对学生技能的综合考核。
三、实训项目
1. 汽车发动机系统综合实训
2. 汽车发动机系统常见故障诊断实训故障设置功能
故障设置采用手动方式进行，可设置单个电路故障4个；还可以根据需要设置复合故障类型，其故障类型包括以下几大类:
(1) 汽车传感器类故障
(2) 汽车执行器类故障
