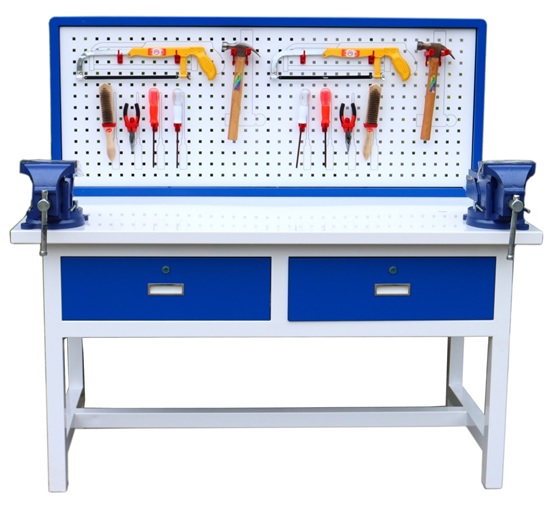

FCQG-3型 钳工实训台

一、产品概述
“钳工实训台”根据国家职业标准的相关考核要求，以就业为导向，以钳工基本技能任务为引领。设计相关任务课题，在任务引领下锻炼学生的划线、錾、锉、锯、螺纹加工等钳工技能。适合高职院校、职业学校、技工学校机械制造与维修类专业的教学与技能实训，也适合职业培训学校、职教中心、鉴定站/所等相关课程的技能鉴定考核。
二、实训项目
任务一：正六边形加工
1.划线
2.锯、锉基准面
3.锯、锉平行面
4.锯、锉第三、四面
5.锯、锉第五、六面
任务二：锉配凹凸体
1.工艺分析和划线
2.加工凸形体
3.加工凹形体
4.孔加工与攻螺纹
任务三（综合）：螺母加工
1.划线——根据图样，在工件表面上划出加工界线
2.錾削——将工件錾削加工成六角体
3.锉削操作——对錾削后工件表面进行锉削加工
4.锯削操作——把锉削完工的六角体锯成四段（长度为10mm）
5.钻孔操作
6.攻丝和套螺纹操作
三、系统特点
1.全面性：可以完成各种常用工具（如锤、锯、锉、凿等）的认识和使用，掌握划线、装配、调试、维修等技能。
2.实操性：可培养学生的划线、锯削      、锉削、錾削、攻丝、绞孔等实际的动手操作能力，具有较强的实操性。
四、系统配置
实训装置主要由实训台、防护网以及各种实训工具构成。
1.实训台
框架为 50*1.5(钢管),配 32mm 刨花板,表皮为厚度 1.5mm 的钢板，桌子四边由 1.5mm 钢板折弯包边整体结构坚固，造型美观大方。实训台设有两个抽屉（带锁）分别用于放置工具及资料等。

2.防护网
采用框架式结构，结构紧凑、牢固、美观大方，即可起实训操作时的防护作用，又可挂置机械图纸。
3.常用工具
该实训台配备的钳工工具通用化、标准化和专业化，可提高学生的操作技能水平。
钳工实训台（一张桌2座/组）每组详细配置如下：
