产品介绍：

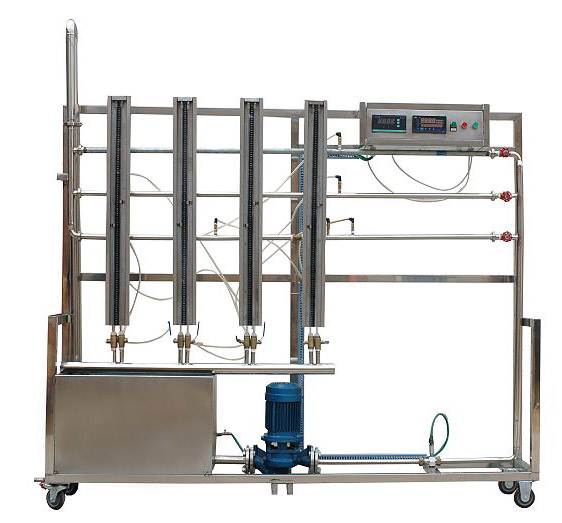

FCHG-11 流体流动阻力测定实验装置

1-211230102RR41

一、功能：

1、测定流体流经突扩、突缩和阀门时的局部阻力系数。

2、测定流体流经粗糙管及光滑管时的沿程阻力系数。

3、通过实验了解流体流动中能量损失的变化规律。

4、测定直管摩擦系数λ与雷诺数Re之间的关系。

二、主要配置：

蓄水箱、供水泵、流量计、光滑管、粗糙管、局部阻力管、测压头、压差板、管路、阀门、实验台框架及电控柜等。

三、技术参数：

1、蓄水箱：不锈钢材质，容积约30L。

2、水泵：采用20SG2.5-15G型管道离心泵，额定功率：0.37KW，转速：2800r/min，吸程：8m，效率：34%，流量：2.5m3/h，扬程：15m。

3、流量测量：采用管道式转子流量计测量，连接方式：法兰，（或据客户要求选用涡轮流量计）。

4、光滑管：优质不锈钢光滑管，管径20mm、管长1.4m。

5、粗糙管：工业镀锌管，管径20mm、管长1.4m。

6、局部阻力管：优质不锈钢管，含突扩、突缩段及阀门段，管径25mm及40mm。

7、实验台框架为精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。

8、尺寸：1800×500×1700mm。（带滑轮及禁锢脚）

数据采集型（FC-ZL/LT-II）：配电脑、数据采集板、微机接口、相关传感器和数据采集软件等。能在线监测实验数据。
