产品介绍：

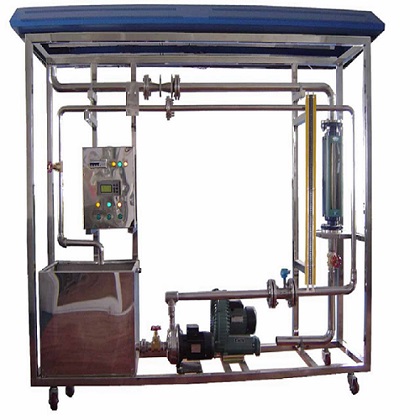

FCHG-14 流量计校核实验装置

1-211230103602Q7

一、功能：

1、熟悉节流式流量计的构造及测量原理；

2、掌握流量计的流量校正方法；

3、通过对流量计流量系数的测定，了解流量系数的变化规律。

二、主要配置：

蓄水箱、水泵、风机、孔板流量计、文丘里流量计、计量水箱（或转子流量计）、秒表、U型压差计、管路、阀门、实验台框架及电控柜等。

三、技术参数：

1、蓄水箱：容积约20L，不锈钢材质。

2、水泵：最大流量30L/min、最高扬程16m、功率370W、工作电压220V。

3、风机：风量450 m3/h，风压120mmH2O,效率66%，轴功率0.75KW。

4、孔板孔口径：dO=8mm，不锈钢材质。

5、文丘里管喉径：dV=8mm，不锈钢材质。

7、计量水箱：容积约15L，有机玻璃精制。

8、实验台框架为精致不锈钢；装置结构紧凑，外形美观，流程简单,操作方便。

9、外形尺寸：1500×500×1500mm。（带滑轮及禁锢脚）

数据采集型（FC-LJ-II）：配电脑、数据采集板、微机接口、相关传感器和数据采集软件等。能在线监测实验数据。
