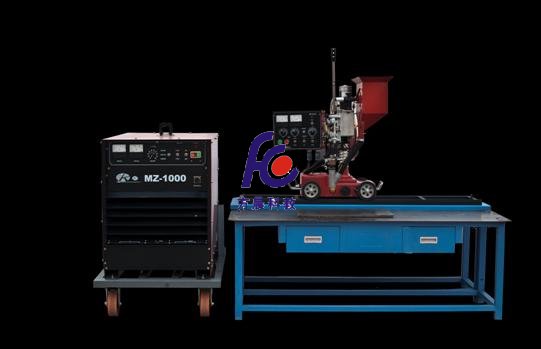

一、产品概述
埋弧焊技能实训装置是根据焊接技术相关课程的教学大纲和焊工国家职业标准要求而设计的。可以完成埋弧焊的认识和基本操作、平板对接、环焊缝焊接、角焊缝焊接。适合 职业学校、技工学校焊接技术专业、机械制造类专业的实训教学，也适合职业培训学校、职教中心、鉴定站/所等相关课程的技能鉴定。
二、技术性能
1.输入电压：三相四线～380V±10%  50Hz
2.工作环境：环境温度范围为-5℃～+40℃  相对湿度＜85%（25℃） 海拔＜4000m
3.装置容量：100kVA
三、系统配置
实训装置主要由焊接电源、机械系统（包括送丝机构、行走机构、导电嘴、焊丝盘、焊剂漏斗等）、控制系统及配件组成。
1.焊接电源
输出电压和电流稳定，电流调节范围宽，电流在200A～1000A之间可调。具有多种焊接模式，可根据需要调节模式转换开关来选择输出特性。提供电压表、电流表各一只，用于显示输出端空载电压、焊接电压及焊接电流。
2.机械系统
送丝机构包括送丝电动机及转动系统、送丝滚轮和矫直滚轮等，主要作用是可靠地送丝并具有较宽的调节范围；行走机构包括行走电动机及转动系统、行走轮及离合 器等，行走轮采用绝缘橡胶轮，可以防止焊接电流经车轮而短路；焊丝的接电是靠导电嘴实现的，导电嘴具有导电率高、耐磨、与焊丝接触可靠等特点。
3.控制系统
埋弧焊控制系统包括送丝控制系统、行走控制、引弧熄弧控制等。
四、实训项目
任务一：埋弧焊的认识
任务二：埋弧焊的基本操作
任务三：平板对接
任务四：对接环焊缝焊接
任务五：角焊缝焊接
