[规格型号]：	FCJM-1
[产品名称]：	建筑给水排水综合演示模型
[价　　格]：	电议
[产品参数]：
[在线客服]：	QQ在线 QQ在线

产品介绍：

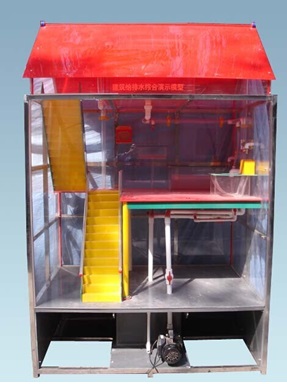

FCJM-1建筑给水排水综合演示模型

1-2111240S610U3

一、设备与附件的组成：

1、主要配置：供水箱、回水箱、供水稳压泵、大楼给水方式为增压给排水，给水入管入框架后经水表后布入立管一层至二层，在二层拖布池布有给水排水、挂式小便器和小便槽采用按钮自闭式冲水阀，排水接至本层排水横管后再入立管。

2、大楼给水方式为二次增压给水方式，给水入管设水表井，上面设分水器，各分户管设置阀门和水表（按4户计），已接入两户，另两户由学生实训完成，一层立管4根，至二层立管3根，二层布水管以上为3根一层由左至右卫生器具分别为：附带存水弯自闭阀式冲水的蹲便器、存水弯的立式面盆、整体浴室（用透明板，附带淋浴头、地漏，上水有接至屋顶的高位水箱），按实际工程连接入排水横管后连入大楼排水立管，再汇合集中排出。

三、功能特点：

1.整体式全真洁具和管路，透明地板，能看清隐蔽管路的全部结构和走向

2.设置带苏维托排水系统的排水主立管演示，能了解苏维托排水系统的组成、结构和原理

3.关键部位采用透明管路，能看清管路中水流的走向

4.展示了给排水系统中引入管、排出管、立管、横管、清扫口、检查口、水封的外观、结构、原理、安装部位和安装形式。

5.所有洁具和给排水设备都能全真演示

四、技术规格

1.外形尺寸：1500×1000×2400mm

2.框架材料：304不锈钢

3.地板材料：钢化玻璃
