一、概述

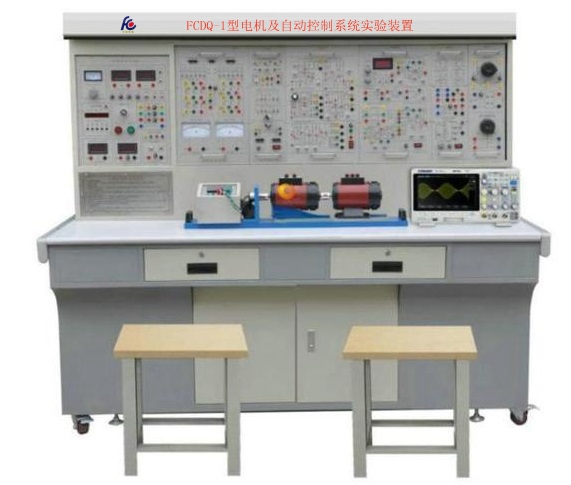

   “FCDQ-1型电机及自动控制系统实验装置”是由本公司设计的综合实验装置，满足了目前我国高等院校“电机学”、“电机与拖动”、“微特电机及系统”、“继电接触控制”、“可编程控制器技术”、“工厂电气控制”、“电力电子技术”、“半导体变流技术”、交直流电机调速系统“及“自动控制理论”等课程所开设的实验项目等课程实验大纲的要求，特别适用于高等院校现有的电机、电气技术实验设备的更新改造，同时也为中等专业学校、职业技术学院等新建或扩建实验室，迅速开设实验课提供了理想的实验设备，为教师或研究生开发新实验或进行科学研究工作提供良好的实实验条件。

二、实验装置特点

1、综合性强 本装置挂件配齐时可完成目前国内各类院校电机及电气学科课程的全部实验项目。
2、适应性强 能满足各类学校相应课程的实验教学，实验的深度与广度可根据需要作灵活调整，普及与提高可根据教学的进程作有机地结合。装置采用组件式结构，更换便捷，如需要扩展功能或开发新实验，只需添加部件即可，永不淘汰。
3、整套性强 从仪器仪表、专用电源、电机及其它实验部件到实验连接专用导线等均配套齐全，配套部件的性能、规格等均密切结合实验的需要进行配置。
4、直观性强 各实验挂件采用分隔结构形式，组件面板示意、图线分明，各挂件任务明确，操作、维护方便。
5、科学性强 装置占地面积少，节约实验用房，减少基建投资；配套的小电机均经特殊设计，可模拟中小型电机的特性和参数；小电机耗电省，节约能源；实验噪声小，整齐美观，改善实验环境；电气控制实验，内容丰富，设计合理，除了加深理论知识外，还为学生走向社会打下良好的基础；测量仪表采用指针式（带超量程告警等）、数模双显、数字式、智能化及人机对话等相结合，密切结合教学实验需要进行配置，使装置测量手段现代化；设有定时器兼报警记录仪，为学生实验技能的考核提供一个统一的标准。
6、开放性强 控制屏供电隔离（浮地设计），并设有内、外电压型漏电保护装置和电流型漏电保护装置，确保操作者的安全；各电源输出均有监示及短路保护等功能，使用方便；各测量仪表均有保护功能。整套装置经过精心设计，加上可靠的元器件质量及可靠工艺作为保障，产品性能优良，所有这些均为开放性实验创造了条件，有利于提高学生分析问题和解决问题的能力。

三、技术性能
1、输入电源：三相四线(或三相五线) ～380V±10% 50Hz
2、工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3、装置容量：＜1.5KVA
4、重 量： 480Kg
5、外形尺寸：187×73×160cm3

四、装置的基本装备

1、DQ01电源控制屏(铁质喷塑结构，铝质面板)
(1) 交流电源
提供三相0～450V可调交流电源，同时可得到单相0～250V可调电源(配有一台三相同轴联动自耦调压器（规格1.5KVA、0～450V），克服了三只单相调压器采用链条结构或齿轮结构组成的许多缺点)。可调交流电源输出处设有过流保护技术，相间、线间过电流及直接短路均能自动保护，克服了调换保险丝带来的麻烦。配有三只指针式交流电压表，通过切换开关指示三相电网电压和三相调压电压。
(2) 高压直流电源两路
提供220V(0.5A)励磁电源及0～230V(3A)连续可调稳压电枢电源(具有过压、过流、过热及短路软截止自动恢复保护功能)各一组，并设有直流数显电压表及切换开关。
(3) 人身安全保护五大体系
设有三相隔离变压器一组(三相电源经钥匙开关、接触器后，到隔离变压器，再经三相调压器输出)，使输出与电网隔离，对人身安全起到一定的保护作用；
设有电压型漏电保护器1，如果隔离变压器前的线路有漏电现象，即能实施保护并切断电源；
设有电压型漏电保护器2,如果隔离变压器后的线路及实验过程中的接线等有漏电现象,即能告警并切断电源；
设有电流型漏电保护器，控制屏若有漏电现象，漏电流超过一定值，即切断电源。强电连接线及插座，采用全封闭结构，使用安全、可靠、防触电。
(4) 仪表保护体系
设有多只信号插座，与仪表相连，仪表超量程，即能告警并切断电源，对仪表起到良好的保护作用。
（5）定时器兼报警记录仪（服务管理器）：具有设定时间、到时报警、切断电源及记录各种告警次数等功能。
(6) 控制屏正面大凹槽内，设有两根不锈钢钢管，可挂仪表及实验部件。凹槽底部设有多个小圆形单相三芯220V电源插座，供仪表等部件供电用。控制屏两侧设有三极220V电源插座及三相四极380V电源插座。设有实验台照明用的220V、40W日光灯一盏。
2、DQ02实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板,结构坚固，形状似长方体封闭式结构，造形美观大方；设有两个大抽屉、柜门，用于放置工具、存放挂件及资料等。桌面用于安装电源控制屏并提供一个宽敞舒适的工作台面。实验桌还设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局。

3、DQ03-1不锈钢电机导轨、1024光码盘测速系统及数显转速表

4、DQ05三相组式变压器（三只相同的单相变压器组成，原边220V/0.35A，副边55V/1.4A）
5、DQ07复励直流发电机

6、DQ09直流并励电动机

7、DQ10三相鼠笼式异步电动机

8、DQ11三相线绕式异步电动机

9、DQ12线绕式异步电机起动与调速电阻箱
10、DQ19校正直流测功机
11、DQ22直流数字电压、毫安、安培表(三只)
    直流数显电压表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围0-300V。手动量程为：2V、20V、300V。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
    直流数显毫安表一只，采用ICL公司高性能AD转换器配以高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。具有自动与手动量程，测量范围：0-2000mA。手动量程为：20mA、200mA、2000mA。测量精度为0.5级。具有数据存储与查询功能。具有超量程报警、指示及切断总电源等功能。
    直流数显电流表一只，测量范围0～5A，三位半数显，精度为0.5级，具有超量程报警、指示及切断总电源等功能。
12、DQ25单三相智能型功率、功率因数表
    由24位专用DSP、16位高精度AD转换器和高速MPU单元设计尔成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能同时测量两路单相功率P1、P2，三相功率等于两路功率之和（两表法测量三相总功率）。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储测量数据，供随时查阅。
13、DQ26三相可调电阻器(三组90Ω×2/1.3A瓷盘电阻)

14、DQ27三相可调电阻器(三组900Ω×2/0.41A瓷盘电阻)

15、DQ29可调电阻器、电容器
提供90Ω×2/1.3A及900Ω×2/0.41A瓷盘电阻各一组，1μF/450V、2μF/450V、 35μF/450V、4μF/450V电力电容各1只，10KΩ/8W、20KΩ/8W功率电阻各1只。

16、DQ31C熔断器及开关板
   四个熔断器和两个三刀双掷开关、一个双刀双掷开关组成。
17、DQ44数/模交流电流表（四只）

由三只数字交流电流表和一只指针式精密交流电流组成。 测量范围0～5A，量程自动判断、自动切换，精度0.5级，四位数码显示。指针式精密交流电流表一只，采用带镜面、双刻度线（红、黑）表头（不同的量程读取相应的刻度线），测量范围0～5A，分0.3A、1A、3A、5A四档，精度1.0级，直键开关切换，设有超量程指示，告警等功能。
18、DQ45数/模交流电压表（四只）

由三只数字交流电压表和一只指针式精密交流电流组成。 测量范围0～450V，量程自动判断、自动切换，精度0.5级，四位数码显示。指针式精密交流电压表一只，采用带镜面、双刻度线（红、黑）表头（不同的量程读取相应的刻度线），测量范围0～500V，分10V、30V、100V、300V，500V五档，精度1.0级，直键开关切换，设有超量程指示、告警等功能。

19、DK03晶闸管主电路

提供12只5A/1000V的晶闸管，分成正、反桥两组，每只晶闸管均设有RC吸收和保险丝保护装置，晶闸管可通过外加触发信号进行触发（留有触发脉冲输入接口）。另外有一组平波电抗器和一组续流二极管。

20、 DK04三相晶闸管集成触发电路

提供三相晶闸管触发电路、功放电路等，与DK03配套使用。

21、DK05单相晶闸管触发电路实验
    提供单结晶体管触发电路、锯齿波同步移相触发电路、单相交流调压触发电路。

22、DK06调速控制电路（I）

提供以下模块：给定（带数显）、调节器I、转速变换（FBS）、调节器II、反号器（AR）、电流变换（FBC）、电压隔离器（TVD）。其中调节器I和调节器II的比例增益由电位器调节。

23、DK06-1 电机调速控制电路（II）

提供以下模块：零电平检测（DPZ）、转矩极性鉴别（DPT）、逻辑控制（DLC）。

24、DK08给定及实验器件
    提供给定（±15V可调电压输出）、压敏电阻（作为过压保护元件，内部已连成三角形接法）、二极管、24V电源及电感。

25、DK10可调电阻、电容箱

提供耐压AC63V的可调电容三组，调节范围为0.1～11.37uF，0～999KΩ十进制可调电阻两组。

26、DK12变压器实验

提供三相芯式变压器一个（该变压器有2套副边绕组，原、副边绕组的电压为127V/63.6V/31.8V），用于异步电机串级调速实验和三相桥式、单相桥式有源逆变电路实验；还设有三相不控整流电路。

27、SY05实验连接线及配件
采用高可靠护套结构手枪插连接线（不存在任何触电的可能），里面采用无氧铜抽丝而成头发丝般细的多股线，达到超软目的，外包丁晴聚氯乙烯绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点，插头采用实芯铜质件外套铍轻铜弹片，接触优良。

六、装置可完成的实验项目

（一）直流电机实验
1.直流电机认识实验

2.直流发电机

3.直流并励电动机

4.直流他励电动机在各种运转状态下的机械特性
（二）变压器实验
1.单相变压器

2.三相变压器

3.三相变压器的联接组和不对称短路
4.三相三绕组变压器

5.单相变压器的并联运行

（三）异步电机实验
1.三相鼠笼异步电动机的工作特性

2.三相异步电动机的起动与调速

3.三相异步电动机在各种运行状态下的机械特性
4.三相异步电机M-S曲线的测绘

（四）电力电子技术实验项目

1．单结晶体管触发电路
2．锯齿波同步移相触发电路实验
3．单相半波可控整流电路实验
4．单相桥式半控整流电路实验
5．单相桥式全控整流及有源逆变电路实验

6．三相半波可控整流电路实验
7．三相桥式半控整流电路实验
8．三相半波有源逆变电路实验
9．三相桥式全控整流及有源逆变电路实验
10．单相交流调压电路实验

11．单相交流调功电路实验
12．三相交流调压电路实验

（五）直流调速系统实验

1晶闸管直流调速系统主要单元的调试

2带电流截止负反馈的转速单闭环直流调速系统

3转速、电流双闭环直流调速系统

4电压、电流双闭环直流调速系统

5逻辑无环流可逆直流调速系统

（六）交流电机调速系统实验

1双闭环三相异步电机调压调速系统实验

2双闭环三相异步电机串级调速系统实验

六、 装置的配置清单
