[规格型号]：	WBK-530
[产品名称]：	电工实验台(带智能型功率表、功率因数表)
[价　　格]：	电议
[产品参数]：
[在线客服]：	QQ在线 QQ在线

产品介绍：

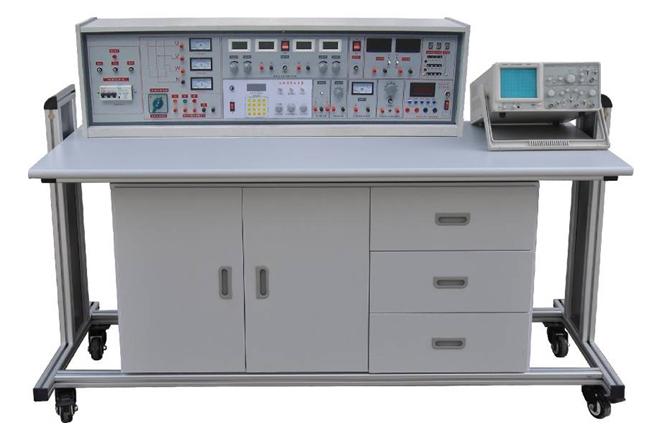

WBK-530电工实验台(带智能型功率表、功率因数表)

1-2010300932360-L

一、产品的特点:

实验台具有较完善的安全保护措施，较齐全的功能。实验操作桌中央配有通用电路插扳，电路插板注塑而成，表面均布有九孔成一组相互联通的插孔，元件盒在其上任意拼插成实验电路；元件盒盒体透明，直观性好，盒盖印有元件符号，线条清晰美观。盒体与盒盖采用较科学的压卡式结构，维修、更换元件拆装方便。元器件放置在实验操作桌下边左右柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。

二、适用范围:

适用于高等院校及要求较高的中专、技校、职业学校，可完成电工学、电工原理、电路分析等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。

三、实验台和实验操作桌结构及功能:
1、实验台构成与性能:
1.1.电源及参数
1.1.1输入电源:三相四线电源，输入时指示灯亮
1.1.2电源输出：有保险丝和漏电保护开关二级保护功能。
A组:单、三相可调交流电源，提供三相0～430V连续可调的交流电源，同时可得至0～240V单相可调电源(配有一台1.5KVA的三相自耦调压器，配有三只指针式交流电压表，指示调压器输出电压)。

B组:低压交流电压3－24V分七档可调，输出电流1.5A，电流表指示。
C组:低压直流稳压电源，电压5V，电流0.5A，电流表指示。
D组:双路稳流稳压电源，二路输出电压均为0～30V，由多圈电位器连续调节，输出电流为1.5A，每路电源输出有0.5级数字电流表、电压表指示。电压稳压度<10^－²，负稳压度<10^－²，纹波电压: <5mV。
E组:单相交流市电输出，供用户自备设备使用。
1.2函数信号发生器:
1.2.1波形:正弦波、三角波、方波、脉冲波、锯齿波、TTL方波.
1.2.2频率范围:由0.1Hz到2MHz，分七个频率档级。
1.2.3正弦波失真度:10-30Hz<3%　30Hz-100KHz≤1%
1.2.4方波响应:前沿/后沿≤100nS（开路）
1.2.5输出幅度(开路)：f＜lMHz 幅度≤15Vp-p ，1M＜f≤2MHz 幅度≤11Vp-p
1.2.6直流偏置(开路)：±l0V
1.2.7输出阻抗Z：Z0=50Ω±5Ω
1.2.8占空比:脉冲与锯齿波上升、下降沿可连续变化，范围10%～90％。
1.2.9压控振荡(VCF):加外加直流电压0±5V变化时，对应的频率变化大于l00:1。
1.2.10输出衰减:20dB　40dB　60dB
1.3频率计数器:
1.3.1测频范围:lHz～l00MHz ,六位数显。
1.3.2闸门时间:0.01S、0.1S、1S、10S
1.3.3输入阻抗(AC耦合)：电阻分量约500KΩ，并联电容约100P。
1.4单次脉冲:每次可输出一对正负脉冲。
1.5音频功率放大器：输入音频电压不低于10mV，输出功率不小于1W，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.6七段译码器(WBK-2000电工实验室成套设备无此功能)：3组七段译码器及对应译码显示数码管。
1.7外测交直流二用电流表:精度0.5级,三位半数字式显示，测量范围:0～1000mA
1.8外测交直流二用电压表:精度0.5级,三位半数字式显示，测量范围:0～99.9V。

1.9智能功率、功率因数表：

由24位专用DSP、16位高精度AD转换器和高速MPU单元设计而成，通过键控、数显窗口实现人机对话功能控制模式。软件上采用RTOS设计思路，同时配有PC监控软件来加强分析能力。能测量电路的功率、功率因数。功率测量精度为1.0级，功率因数测量范围0.3-1.0，电压电流量程为450V和5A，能自动判别负载性质（感性显示“L”，容性显示“C”，纯电阻不显示），并可存储15组测量数据，供随时查阅。

2、实验操作桌:双面饰面板制成，不变形不褪色，尺寸:160×70×80cm，造型美观大方,中间设有抽屉，存放工具，左右二只存放柜，用于储存元器件。

四、设备的构成、配备及实验项目:

（一）构成与配备(以二十四座为例)

1、实验操作桌12张，一桌二座，操作桌桌面中央设置通用电路插板(尺寸:35×90cm)，根据实验电路在其上任意拼插元件盒成实验电路。元件盒盒体透明直观，内装元件一目了然，盒盖印有元件符号，线条清晰美观，盒盖与盒体采用压卡式结构、维修拆装更换方便。每张操作桌配有一粒胶皮板，保护通用电路插板桌面(如出需要在桌上放置电动机、焊接等)实验操作桌下部有二只元件储存柜，放置实验元器件及储存板。
2、示教控制台:由示教实验操作桌、实验台、演示控制屏组成，能分别控制12台学生实验台的电源。演示屏立在实验台上，尺寸为160×70cm，用于讲解、演示。
3、实验台，共12台，每张学生实验操作桌上配置l台。
4、器材配备:
13台0.18KW三相电动机，26只时间继电器，26只热继电器，13只电流测试插座，65只交流接触器，13MF47型万用表，26只1.5级直流电表，25套电烙铁及烙铁架，13套剥线钳、尖嘴钳、螺丝刀等工具，13套实验所需的电阻、电位器、电感、电容、变压器、条形磁铁、集成座等元件单元盒(元件已装在单元盒内)，25张塑料凳。
5、用户自备器材:示波器(型号不限)，滑线变阻器。

（二）电工实验项目

1．电工测量仪表的使用　

2．常用元件的识别与检测　

3．线性元件与非线性元件的伏安特性

4．电源的外特性
5．电位值、电压值的测定

6．电流表和电压表的扩程

7．基尔霍夫定律的验证
8．验证楞次定律

9．迭加原理与互易定理的验证
10．戴维南定理与诺顿定理的验证
11．电压源与电流源的等效变换

12．受控源特性的研究

13．一阶电路实验

14．二阶电路的过渡过程

15．研究LC元件在直流和交流电路中的特性

16．负载获得功率的条件

17．交流电路参数的测量

18．正弦交流电略中RLC元件的特性

19．RL及RC串联电路实验

20．RLC串联谐振电路

21．日光灯电路的连接及功率因数改善

22．三相负载的星三角接法

23．三相电路及功率的测量

24．R-C选频网络研究

25．二端口网络研究

26．单相变压器实验

27．互感电路实验
28．三相异步电动机的使用与起动

29．三相电动机继电接触控制的基本电路

30．三相电动机Y-△起动控制实验
31．三相电动机的顺序控制实验

32．三相电动机能耗制动控制实验

实验室成套设备元件清单（每台）

元件名称	型号	数量	备注
电阻	0.5Ω	1	1/2W
电阻	5.1Ω	1	1/2W
电阻	100Ω	2	1/2W
电阻	200Ω	1	1/8W
电阻	300Ω	1	1/8W
电阻	330Ω	2	1/8W
电阻	430Ω	1	1/8W
电阻	510Ω	1	1/8W
电阻	680Ω	2	1/8W
电阻	820Ω	1	1/8W
电阻	1K	2	1/8W
电阻	1.5K	1	1/8W
电阻	2K	2	1/8W
电阻	10K	1	1/8W
电阻	13K	1	1/8W
电阻	39K	2	1/8W
电阻	100K	1	1/8W
电位器	470Ω	1	1/2W
电位器	1K	2	1/2W
电位器	4.7K	1	1/2W
电位器	10K	1	1/2W
电位器	100K	1	1/2W
电位器	470K	1	1/2W
电解电容	47UF	2	16V
电解电容	220UF	1	35V
电解电容	470UF	1	35V
瓷片电容	0.01UF	1	63V
瓷片电容	0.1UF	1	63V
瓷片电容	2UF	1	250V
三极管	3DG6	2
二极管	4007	2
二极管	2AP9	1
指示灯(信号灯)	6V 0.1A	1
开关		4
变压器	220/6V.6V	1	8W
电感	8Ω	1
电感(镇流器)	8W	1
日光灯管	8W	1
日光灯座		2
起动器		1
灯泡	220V/15W	12	自备
灯座		12
条形磁铁		1
原副线圈		1
集成运放	UA741	2
集成座	14脚	1
直流电表	5MA	1
直流电表	50MA	3
直流电表	±100UA	1
直流电表	15V	1
交流电表	500MA	3
交流接触器	CJ10﹣10A 380V	5
按钮﹣绿	LA19﹣11	4
按钮﹣红	LA19﹣11	2
三相闸刀	HK8﹣16/3	1
热继电器	JRO﹣20/3	2
时间继电器	JS7﹣2A 380V	2
电动机	△接380V	1
工具
万用表	MF47	1
尖嘴钳		1
螺丝刀		3
剥线钳		1
连接线		若干
其他
实验台		1台
实验桌		1张
防腐皮		1块
凳子		2张
