WBK-528I
[规格型号]： WBK-528I
[产品名称]： 模电数电EDA实验开发系统综合实验台
[价　　格]： 电议
[产品参数]：
[在线客服]： QQ在线 QQ在线
产品介绍：

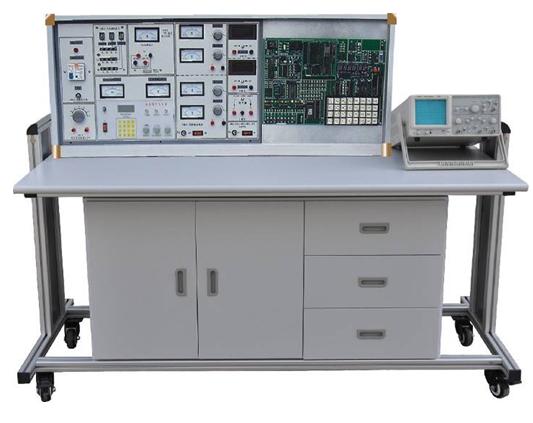

WBK-528I模电数电EDA实验开发系统综合实验台

1-2010300932360-L

本实验设备可完成数字电子技术、模拟电子技术和EDA实验，适合大、中专院校电子课程的实验和毕业设计。

一、技术性能：
1、输入电压：交流220V±10%  50Hz
2、温度：-10℃～40℃，相对湿度＜85%（25℃）
3、装置容量：＜1KVA
4、外形尺寸：1600mm×700mm×1200mm
三、功能与结构：
（一）实验台部分:
  1、电源
  1.1电源输入:工作电压220V±5%(50Hz)，输入时指示灯亮。
  1.2电源输出：有保险丝和漏电保护开关二级保护功能。
   A组:低压交流电压3-24V分七档可调，输出电流1.5A。
   B组: 二组互相独立的0-30V直流稳压电源，内置式继电器自动换档，多圈电位器连续调压，输出电流2A，具有预设式限流保护功能。
   C组:低压直流稳压电源，电压+5V，+14V。
   D组:单相市电输出，供用户自备仪器使用。
  2、函数发生器
   2.1 波形:输出正弦波、三角波、方波。
   2.2 频率范围:5Hz-550KHz，有频率表指示。
  3、七段译码器及对应译码显示数码管。
4、EDA系统硬件结构及配置：
4.1 含有以AT89051为核心的单片机（MPU）系统（包括4×4小键盘，RAM62256，液晶显示接口）；
4.2 构成以PLDIMPU双系统为主要特点的复合型综合电子实验平台，特别适应开设综合电子设计课程；
4.3 能完成多个历年全国大学生电子设计竞赛试题；
4.4 有16个外I/O接口，适用于扩展实验。
5、单次脉冲：每拨一次钮子开关输出一对正负脉冲。
6、外测交直流二用电流表：精度0.5级，三位半数字式显示，测量范围：0－999mA。
7、外测交直流二用电压表：精度0.5级，三位半数字显示，测量范围：0－99V。
（二）学生实验桌：
一桌二座，桌面中央设置九孔通用电路插板，元件盒在其上接插成数字、模拟实验电路完成实验。元件盒盒体透明，内装元件一目了然，盒盖印有元件符号，盒盖与盒体采用科学的压卡式结构，维修拆装方便。实验桌左右各有一个柜，柜中存放元器件，中部抽屉存放工具、万用表、导线等。桌面尺寸：160×70cm。
三、器材配备（以24座为例，详见发货清单）
12台实验台、12张学生实验操作桌、l台主控演示台、13只MF47万用表、13只数字万用表890B+、39只指针式1.5级直流电流表，25套电烙铁及烙铁架,13套实验所需的电阻、电位器、电感线圈、变压器、二极管、三极管、场效应管、集成、可控硅、逻辑电平开关、逻辑电平指示等元件盒。13套声传感器、直流电机、步进电机等。13套剥线钳、螺丝刀、尖嘴钳等工具。
四、用户自备器材: 双踪示波器（型号不限）、毫伏表、滑线变阻器。
五、实验项目：
（一）模电、数电部分：能完成“WBK-530模电、数电实验室成套设备”的实验项目(见339页)。
（二）EDA实验项目（49个实验）
（1）基本实验：　
1、七人表决器　
2、格管码变换器　
3、四位加法器　
4、BCD码加法器　
5、四位并行乘法器　
6、四位并行乘法器　
7、触发器　
8、用ABEL语言设计74LS160功能模块计数器　
9、多模加减计数器　
10、可控脉冲发生器　
11、简易数码锁　
12、英语字母显示电路　
13、八位乘法器　
14、序列检测器　
15、可变模16位加法计数器　
16、正负脉宽数控调制发生器
17、秒表　
18、键盘扫描实验

（2）数字系统设计：
1、数字钟　
2、频率计　
3、交通灯　
4、乒乓球游戏机　
5、数字锁
6、自动电梯　
7、出租车计费器　
8、抢答器　
9、彩灯控制器；

（3）综合电子设计：
1、彩条信号发生器（VGA）　
2、RS232通信　
3、点阵显示　
4、乐曲演奏电路　
5、FSK发生器（D/A）　
6、数字电压表（A/D）；
7、DDS实验

（4）综合电子实验（PLD+单片机综合系统）
1、多功能频率计 　         2、DDS信号源
（5）扩展实验
   1、用液晶显示多功能频率计  2、点阵汉字显示     3、可编程模块器件（PAC）实验
模电、数电、EDA实验开发系统实验室元器件配置清单（每台）
元 件 名 称型   号数   量备   注
电   阻4Ω12W
电   阻5.1Ω22W
电   阻8Ω12W
电   阻10Ω12W
电   阻16Ω12W
电   阻20Ω11W
电   阻30Ω11W
电   阻51Ω21W
电   阻75Ω11W
电   阻100Ω21/8W
电   阻120Ω11/8W
电   阻150Ω11/8W
电   阻200Ω11/8W
电   阻240Ω11/8W
电   阻300Ω21/8W
电   阻330Ω11/8W
电   阻470Ω11/8W
电   阻510Ω21/8W
电   阻620Ω11/8W
电   阻650Ω11/8W
电   阻1K21/8W
电   阻1.5K11/8W
电   阻2K21/8W
电   阻2.4K21/8W
电   阻2.7K11/8W
电   阻3K21/8W
电   阻3.3K11/8W
电   阻3.9K11/8W
电   阻4.3K11/8W
电   阻4.7K21/8W
电   阻5.1K31/8W
电   阻6.8K21/8W
电   阻7.5K11/8W
电   阻9.1K11/8W
电   阻10K51/8W
电   阻13K21/8W
电   阻15K11/8W
电   阻20K21/8W
电   阻30K11/8W
电   阻36K1/8W
电   阻39K11/8W
电   阻47K11/8W
电   阻51K11/8W
电   阻68K11/8W
电   阻100K21/8W
电   阻150K11/8W
电   阻200K21/8W
电   阻300K11/8W
电   阻470K11/8W
电   阻510K11/8W
电   阻1M11/8W
电   位  器470Ω11/2W
电   位  器1K21/2W
电   位  器4.7K11/2W
电   位  器10K11/2W
电   位  器47K11/2W
电   位  器100K11/2W
电   位  器470K21/2W
电   位  器1M11/2W
电 解 电 容0.1UF116V
电 解 电 容4.7UF116V
电 解 电 容10UF316V
电 解 电 容33UF116V
电 解 电 容47UF225V
电 解 电 容100UF335V
电 解 电 容220UF135V
电 解 电 容470UF135V
瓷 片 电 容300P163V
瓷 片 电 容1000P263V
瓷 片 电 容4700P163V
瓷 片 电 容0.01UF363V
瓷 片 电 容0.1UF263V
瓷 片 电 容0.47UF163V
瓷 片 电 容1UF1250V
瓷 片 电 容2UF1250V
音频输入变压器 1
音频输出变压器 1
变 压 器220/6V.6V.24V18W
电   感8Ω1
电   感390UH1
二 极 管40074
二 极 管2AP91
发 光 二 极 管 2
稳 压 二 极 管2CW542
稳 压 二 极 管2CW761
光 敏 二 极 管 1
晶   振10M1
场 效 应 管3DJ61
单 结 管BT331
晶 闸 管KP11
三 极 管3DG62
三 极 管3DG122
三 极 管3AX311
三 极 管3DA11
三 端 稳 压78051
指示灯(信号灯) 112V
开   关 2
喇   叭8Ω/0.2W1
继 电 器6V1
直流电表±100UA1
直流表1000UA1
直流电 表10MA1
电平开关和逻辑电平指示 216位
集 成 座14脚4
集 成 座16脚2
集 成 座20脚1
集 成 座28脚1
集 成 运 放UA7412
定 时 器NE5551
功率放大器LA41011
数模转换器DAC08321
模数转换器ADC08091
TTL与非门74LS001
TTL集电极开路与非门74LS031
TTL非 门74LS041
TTL与 门74LS081
TTL三输入与门74LS112
TTL四输入与非门74LS201
TTL或 门74LS321
TTL触发器74LS742
TTL异或门74LS861
JK触发器74LS1121
缓 冲 器74LS1251
译 码 器74LS1382
数据选择器74LS1531
计 数 器74LS1602
计 数 器74LS1611
D触发器74LS1751
加减计数器74LS1922
移位寄存器74LS1941
计 数 器74LS1963
CMOS与非门CD40111
EDA实验开发系统 1
工          具
万 用 表MF471
数字万用表DT890B+1
尖 嘴 钳 1
电 烙 铁 2
烙 铁 架 2
螺 丝 刀 3
剥 线 钳 1
连 接 线 若    干
其          他
实验台 1台
实验桌 1张
凳子 2张
防腐皮 1块
