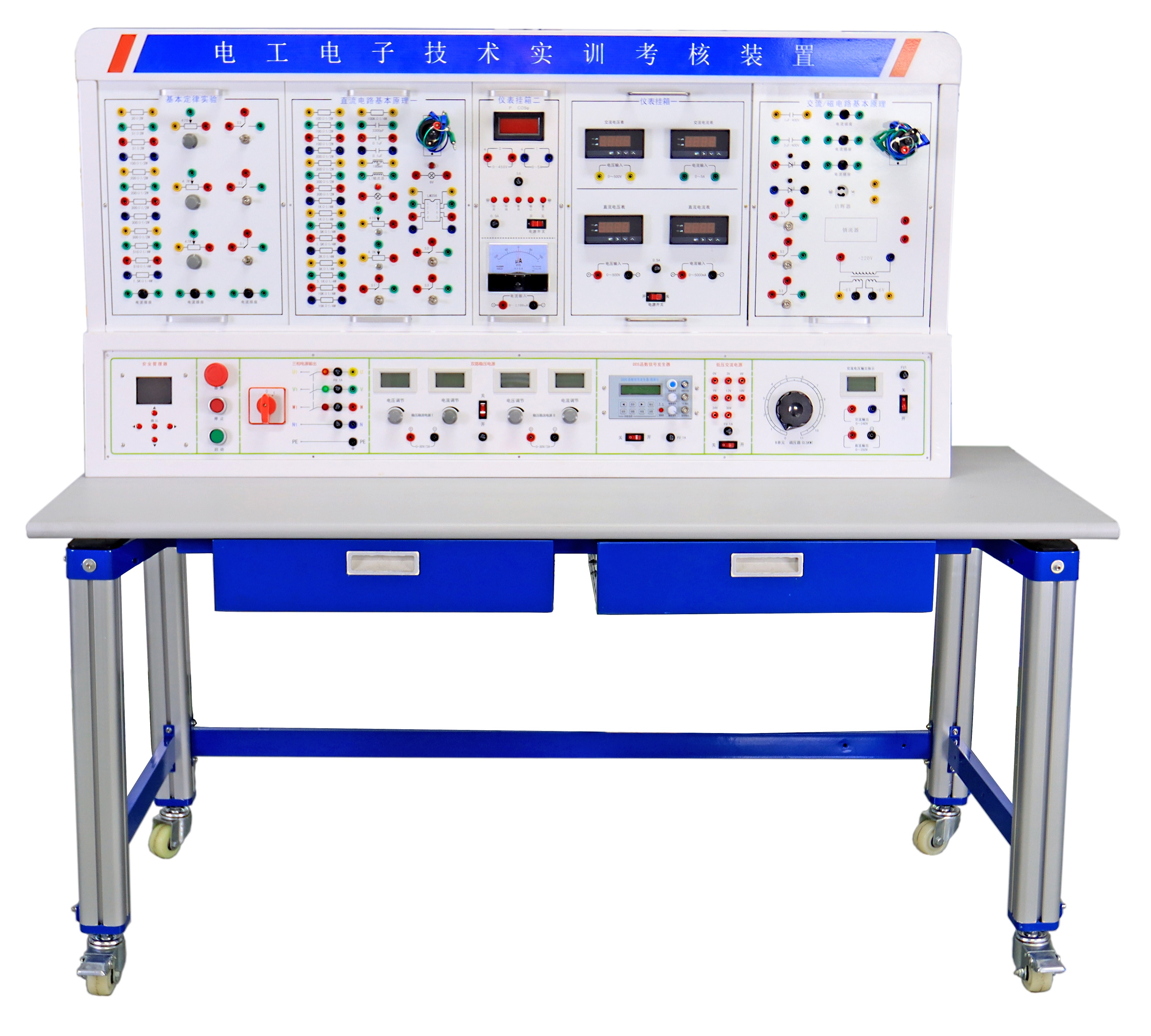

FCDG-56电工技能实训平台

一、技术性能
1、输入电源：三相四线（或三相五线）～380V±5%  50Hz
2、温度：-10℃～+40℃，相对湿度＜85%（25℃）
3、装置容量：＜1.5KVA
4、重量：120Kg
5、外形尺寸：1600mm×700mm×1500mm
二、实训装置基本配置及功能
本实训台主要由实训屏、实训挂箱、实训桌等到组成。
（一）实训桌
   1、采用铝合金框架，实验台底下设有万向轮，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约800mm，桌面板下设支撑框架，截面尺寸为30×30mm，承受力不少于200kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。4只C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面静电喷涂工艺。

2、桌子上方设有LED照明灯系统，中间设有专用型材设计的横梁，可以挂放配套的铝合金结构的实验模块。桌面为防火、防水、耐磨高密度防火板，采用PU封边工艺，台面厚度约25mm。

3、实验桌下方设有钢制柜子，静电喷塑烤漆工艺处理，柜子采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，把手尺寸≥440x45x18mm，抽屉采用联体锁设计，底部配有4个1.5寸万向带刹车脚轮。
1、控制及交流电源部分
（1）提供三相固定380V交流电源，由组合开关独立控制其输出，相间、线间直接短路或过载由单片机全程自动监控自动保护。电流型电压型漏电开关开启后由启动和停止按钮控制实训台工作电源。具有告警和复位功能。
（2）提供单相0～250V/2A连续可调交流电源一路（配备一台0.5KVA单相调压器）。同时经整流环节可得一组0-240V连续可调直流电源，有表指示输出电压值。
（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低压交流电源，电流1.5A。
（4）提供～220V插座2只，为外部仪器提供工作电源。
（5）配备实训用250V/30W日光灯管及支架一套。
2、直流电源部分
（1）双路恒流稳压电源，二路输出电压均为0-30V，内置式继电器自动换档。多圈电位器连续调节，使用方便。输出电流为1.5A，具有预设式限流保护功能，输出有0.5级数字电流表、电压表指示，电压稳定度10-2，负载稳定度10-2，纹波电压5mv。
（2）低压直流稳压电源：+5V，电流0.5A，有表指示。
3、函数信号发生器：输出正弦波、矩形波、三角波
（1）频率范围：5Hz-550KHz，含五个频段。
（2）频率指示：由Hz表直接读出。
（3）电压输出范围：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三级衰减：0db，20db，40db，具有连续细调
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度连续可调
三角波：5Hz-250KHz＞1V
4、连续计数脉冲：输出频率0.5-300KHz。
5、单次脉冲：每次可输出一对正负脉冲。
6、仪表部分
（1）真有效值交流数字电压表一只，测量范围：0-500V，0.5级，三位半数显。
（2）真有效值交流数字电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（3）直流数显电压表一只，测量范围：0-300V，0.5级，三位半数显。
（4）直流数显电流表一只，测量范围：0-2000mA，0.5级，三位半数显。
（5）单相智能型功率、功率因数表
由一套微电脑，高速、高精度A/D转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，将被测电压、电流瞬时值时的取样信号经A/D变换，采用专用DSP计算有功功率。功率的测量精度0.5级，电压、电流量程分别为450V、5A，可测量负载的有功功率、功率因数及负载的性质；还可以贮存、记录15组功率和功率因数的测试结果数据，并可逐组查询。
（6）指针式直流微安表一只，量程100uA，精度1.5级。
7、智能电源管理系统

1）该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件组成；

2）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；

3）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；

4）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

5）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；

6）通过APP软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。

7）APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率

8）APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关

9）APP软件可以给电表设备进行电量充值。

10）通过APP可以把设备分享给其他成员

11）APP软件的操作会实时的同步到电源管理终端

8、配套软件

全数字化电工实验仿真软件

软件采用三维建模基于虚拟现实技术的计算机仿真模拟技术，可以进行电路仿真接线、测量仿真等

（1）该仿真软件实验用模块必须与实际实物模块一一对应，能进行35个大项仿真实验如下

（2）仿真信号源功能提供：

1）仿真交流220V输出一路；2）仿真三相380V交流输出一路；3）仿真双路DC 0-30V直流可调电源；4）仿真AC 0-30V交流可调电源一路；5）仿真函数信号发生器一路；6）仿真固定直流电源±5V, ±15V；

（3）仿真测量仪表功能提供：

1）仿真双综示波器；2）仿真直流电压电流表各一只；3）仿真交流电压电流表各一只；4）仿真万用表一只；

（4）仿真实验内容具有实验目的，实验器材，实验步骤，实验原理图，操作连线功能

（5）模拟接线具有实训接线，连线提示，一键连线功能

（6）实验电路具有仿真测量功能

（7）学生做完实验，通过学生端上传实验报告

（8）教师可进行无纸化考试，可进行选择题、判断题、问答题考试模式（老师发试题，学生答题计分后上传)

（二）实训挂箱及配件
1、DGJ-01 直流电路基本原理挂箱（一）
2、DGJ-02 直流电路基本原理挂箱（二）
3、DGJ-03 交流与磁电路电路基本原理挂箱（三）
4、DGJ-04 交流三相负载挂箱（四）
5、DGJ-05 基本定律定理挂箱（五）
6、网孔板及电气控制元器件（网孔板1块，三相闸刀1把，交流接触器4只，时间继电器1只，热继电器1只，铁壳按钮2只，接线端子排20孔）
7、三相鼠笼交流电机1台（380V Y/△ 180W）
8、连接线一套
9、尖嘴钳、螺丝刀、剥线钳等工具一套

三、实训项目
（一）直流电路基本原理
1．电工仪表的使用与测量误差的计算
2．减少仪表测量误差的方法
3．伏安法测电阻
4．电源外特性的测定
5．电阻的串并混联
6．电流表工作原理
7．电压表工作原理
8．欧姆表工作原理
9．欧姆定律
10．互易定理
11．载维南定理
12．诺顿定理

13．惠斯通电桥
14．负载获得功率的条件
15．电阻与温度的关系：
用伏安法没出灯丝在不同电压下的阻值
16．基尔霍夫第一定律
17．基尔霍夫第二定律
18．电路中电位的测量
19．迭加定律
20．楼梯开关两地控制
21．电压控制电流源
22．电压控制电压源
（二）交流与磁路基本原理
1．串并联电路
2．电容器的串并混联电路
3．电容C在交直流中的作用
4．单相交流电路
5．日光灯电路的连接
6．提高功率因数的方法
7．交流电路参数的测量
8．正弦交流电路中RLC元件的特性
9．电焊变压器原理
10．变压器空载实验
11．变压器有载实验
12．交流互感器原理
13．电压互感器原理
14．磁耦合线圈的反接
15．磁耦合线圈的顺
16．三相负载星形联接
17．三相负载三角形联接
18．星形和三角形电路的等效互换
19．星形和三角形互换
20．谐振电路
21．RC选频网络
22．一阶RC电路的过渡过程
23．一阶RL电路的过渡过程
24．二阶电路的响应
25．RL串联电路
26．RC串联电路
27．RCL并联电路
28．电感在交直流中的作用
29．通电断电自感现象
（三）电气控制
1．三相鼠笼式异步电动机的使用
2．三相异步电动机直接启动控制
3．三相异步电动机点动控制
4．三相异步电动机自锁控制
5．接触器联锁的正反转控制
6．接触器和按钮双重联锁正反转控制
