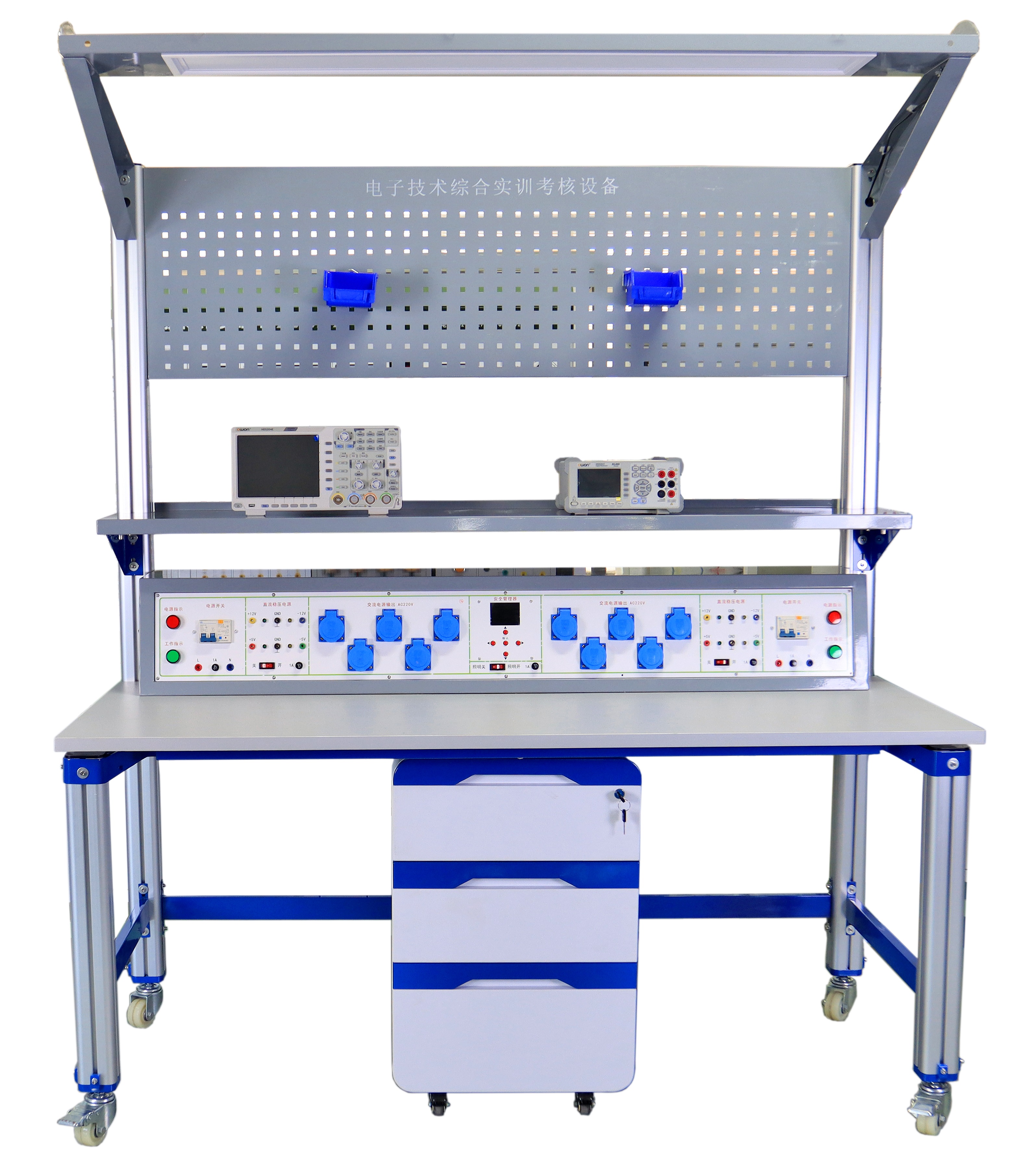

FCDZ-128电子技术综合实训考核设备
一、技术指标要求
1.输入电压:单相三线~220V±10% 50Hz;装置容量:≤1kVA;
2.外形尺寸(mm):1600×800×2000;(±5mm)
3.安全保护:具有漏电保护功能。
二、基本配置要求
(一)实训台
4.实验台采用双层设计。上层为隔板,可放置焊接工具等。下层为实验台面,台面可放置仪器仪表(如信号发生器、交流毫伏表、示波器等)。中间为方孔挂板,可放置图纸、导线、物料盒和工具等。顶部设有条形LED照明,照明开关独立控制;
5.实验台面板:E1级三聚氰胺复面合成板,台面厚度≥25mm;
6.采用四根≥70×70mm工业铝型材立柱为支撑,表面氧化处理,四面带槽,端部配套塑料堵头,槽内适用工业铝型材通配螺母及配件,立柱端部安装调节脚;台面高度≥800mm,桌面板下设支撑框架,截面尺寸≥30×30mm,承受力≥300Kg,外观简洁、大气、新颖;
7.存储柜:采用圆弧卷边冷冲压钣金一体成型,封闭式结构,表面静电喷涂,外形尺寸(mm):宽450×深550×高705(±5mm),总重量≥31kg;底部配有4个1.5寸万向带刹车脚轮,用于放置实验导线及配件。
(二)实训电源
8.交流电源(2组):电源开关采用漏电保护器控制,并设有电源指示灯;配4路5孔AC 220V电源接口,可为实训套件和外配仪器设备提供工作电源;
9.直流电源(2组):每组电源采用开关单独控制,设有保险丝保护,提供±12V/0.5A、±5V/0.5A四路固定电源输出,每路输出设有电源指示灯;
10.方孔挂钩零件盒(8个):尺寸(长×宽×高,mm):100×130×70(±2mm),采用一体化成型,可放置不同元器件。
三、智能电源管理系统
1)该控制系统由无线远程实验台电源管理终端和实验室电源远程控制软件组成;
2)无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源,避免学员误操作;
3)无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成,实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数;
4)输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
5)登录以后可以进行报警记录查看,电量充值和剩余电量清零等操作;并且可以更改登录密码,系统对时、模式设置、热点配网;
6)通过APP软件可以查询电源管理终端电源开关状态,可以单独开启关闭学生实验台电源;全部开启或全部关闭实验台电源功能;定时预约实验台电源开启关闭功能。
7)APP软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、A相有功功率、A相无功功率、A相功率因数、B相有功功率、B相无功功率、B相功率因数、C相有功功率、C相无功功率、C相功率因数、电网频率
8)APP软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
9)APP软件可以给电表设备进行电量充值。
10)通过APP可以把设备分享给其他成员
11)APP软件的操作会实时的同步到电源管理终端
四、基础配置清单
(一)示波器(1台)
31.带宽:150M,双通道;
32.实时采样率:1G Sa/s(非交织模试),双通道同时打开采样率:1G Sa/s;
33.8英寸显示屏,分辨率不小于800*600,屏幕显示支持亮度调节(可选配触摸屏);
34.存储深度:80M点;
35.具有自动量程功能,打开该功能后改变输入信号的幅度或频率,无需手动干预,仪器会自动根据信号大小将时基及垂直档位调节到合适量程,使仪器自动显示一个合理的波形(并非自动设置功能);
36.两个通道垂直档位分别由两个独立的旋钮控制,操作便捷;
37.具有电流测量功能,方便电压、电流切换测量;
38.便捷的一键式设计,支持一键式打印和一键恢复出厂设置;
39.具有20组教学设置功能:①单级放大电路测量;②场效应管放大器测量;③两级放大电路测量;④负反馈放大电路测量;⑤射极跟随器测量;⑥差动放大电路测量;⑦比例求和运算电路测量;⑧积分与微分电路测量;⑨波形发生电路测量;⑩有源滤波器测量;⑪电压比较器测量;⑫集成电路RC正弦波振荡器测量;⑬集成功率放大器测量;⑭RC正弦波振荡器测量;⑮LC振荡器及选频放大器测量;⑯电流/电压转换电路测量;⑰互补对称功率放大器测量;⑱波形变换电路测量;⑲函数信号发生器的组装与调试测量;⑳噪音峰值测量;
40.具有USB device,USB host,P/F,LAN等接口;并支持SCPI,Labview通信,支持二次开发,并提供编程手册;
41.时基精度不低于1ppm,内置6位1ppm精确度频率计,频率精度精确到0.01Hz;
42.支持加、减、乘、除、开方、积分、微分、自定义数学运算等运算功能;
43.屏幕保护功能;仪器在长时间没有操作会自动进入休眠状态,在节能的同时还可以延长仪器的使用寿命。
44.配置不少于38种自动测量项:峰-峰值、平均值、均方根值、周期均方根值、游标均方根值、频率、周期、工作周期、最大值、最小值、顶端值、底端值、幅度、过冲、预冲、上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↓、延迟A→B↑、正脉冲个数、负脉冲个数、上升边沿个数、下降边沿个数、FRF、FFR、FRR、FFF、LRR、LRF、LFR、LFF、面积、周期面积等;
45.具备不少于边沿、视频、脉宽、斜率、欠幅、窗口、Timeout、第N边沿等触发类型,支持逻辑触发,总线触发(I2C、SPI、RS232、CAN)及可选配解码功能;
46.支持与信号发生器,电源,万用表组建互联网实验室管理;
(2)信号发生器(1台)
47.60MHz最高输出频率,300MSa/s最高采样率,双通道独立输出;
48.its垂直分辨率,100K点任意波形长度;
49.丰富的波形输出:5种基本波形正弦波、方波、锯齿波、脉冲波、噪声,内置sinc、指数上升、指数下降、心电图、高斯、半正矢、洛仑兹、DC电压等共计不小于150种;
50.正弦波:1μHz~35MHz,方波:1μHz~15MHz,脉冲波:1μHz~15MHz,锯齿波:1μHz~1MHz,任意波:1μHz~10MHz,噪声波:20MHz(-3dB,典型值);
51.丰富的调制功能:AM、FM、PM、PWM、FSK、3FSK、4FSK、PSK、ASK、BPSK、OSK、DSBAM、QPSK;
52.支持SCPI通信功能、labview 通信功能;≥3.6英寸显示屏,整体尺寸:不大于200mm(长)×92mm(高)×157mm(深);超薄机身,使用方便;
53.万用表1台:数显万用表;
54.直流电源一套:V/A/W/S 数显尺寸:≥330”250×155mm,四位数显;
55.工位桌凳1套:双人工位;
56.可编程工作站1套:CUP≥i5 10代;内存:≥8G+256G。
