产品介绍：

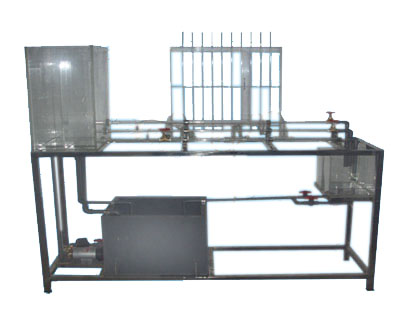

FCDR-01 流体力学综合实验装置

一、功能：

1、用于给排水工程、流体力学工程（水力学）教学实验。

2、可进行雷诺实验；伯努利方程实验；沿程阻力实验；局部阻力实验；流量计校核等实验操作。

二、主要配置：

供水箱、水泵、试验管道、实验阀及局部构配件、计量水箱、秒表、测压板、辅助管线、实验台框架等。

三、技术参数：

1、供水箱：容积约50L，不锈钢材质。

2、水泵：最高扬程：12m，最大流量：20L/min，转速2800r/min，功率120W，220V。

3、柏努利管：总长1.2m、分为φ50mm和φ14mm试验段及弯管段，有机玻璃管制作。

4、沿程阻力管：长1.2m、φ14mm，有机玻璃制作，两测压点间的距离：1.0m。

5、局部阻力管：长1.2m、φ14mm，有机玻璃制作，上装文丘里或孔板流量计、闸阀，可用来测定流体流经铜闸阀的前后压差，以及进行流量计校核实验。

6、雷诺管：长1.2m、φ14mm，有机玻璃。

7、计量水箱：容积约15L，透明有机玻璃制作。

8、测压板：压差计φ8X600mm，指示液为水。

9、实验台框架为精致不锈钢材质；装置结构紧凑，外形美观，流程简单,操作方便。

10、外形尺寸：1600×550×1600mm。（带滑轮及禁锢脚）

数据采集型（FC-LL/Z-II）：配电脑、数据采集板、微机接口、相关传感器和数据采集软件等。能在线监测实验数据。
