[规格型号]：	FC-20/5t型
[产品名称]：	桥式起重机电气技能实训考核装置(半实物)
[价　　格]：	电议
[产品参数]：
[在线客服]：	QQ在线 QQ在线

产品介绍：

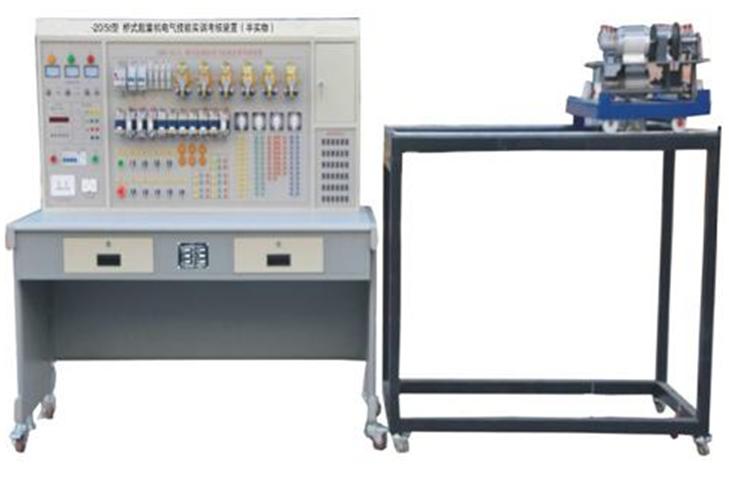

FC-20/5t型桥式起重机电气技能实训考核装置(半实物)

1-200Z313541V29

“FC-20/5t型桥式起重机电气技能实训考核装置”是在原“FC-20/5t型桥式起重机电气技能实训考核装置”基础上进行改造升级，它增加了20/5t桥式起重机仿真半实物模型，并将机床的电气部分和机床的机械部分有机地连接在一起。由于将机床的运动全部展现出来，因而使教学更加形象生动。本装置适合于维修电工（电工）初、中、高级技能鉴定中有关机床电气部分的培训考核。

一、功能特点

1.20/5t桥式起重机半实物仿真模型是参照实际20/5t桥式起重机尺寸按一定比例缩小的设计；

2.本套装置电气部分的操作，能实现20/5t桥式起重机各种运动控制，它包括：主钩的起吊和下降、副钩的起吊和下降、大车的左右移动、小车的前后移动、主钩起吊和下降调速、副钩起吊和下降调速、大车及小车移行调速。极限位置限位保护；

3.机床电气线路的所有接点，在装置的面板上都有测试点，便于学员检测故障；

4.半实物模型上所用电机的电压等级与实际的机床是完全相同；

5.半实物机床的床身采用铸件，专用模具一次成型，滚珠丝杆传动，手轮使用实际机床部件，贴近真实机床；

6.半实物机床各部件采用不同的颜色，培训时学生更加容易理解接受；

7.半实物机床活动导轨表面采用高频淬火工艺，经久耐用；

8.控制屏的故障箱内设有32个开关，通过拨动故障开关，可分别设置相应的故障点。

二、技术性能

1.输入电源：三相四线～380V±10% 50Hz

2.工作环境：温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m

3.装置容量：＜0.2kVA

4.漏电保护动作电流：≤30mA；漏电保护动作时间：≤0.1s

5.控制屏尺寸：1575mm×725mm×1535mm

6.20/5t桥式起重机模型尺寸：1500mm×700mm×1000mm

7.大车行程：500mm

8.小车行程：300mm

三、设备配置

序号	名　称	数量	备注
1	20/5t型桥式起重机电气技能实训考核装置	1台
2	20/5t桥式起重机半实物模型	1台	配有与电气部分的连接接口，通过电缆连接

四、实训项目与目的

1.熟悉常用低压电器的机构、原理

2.通过观察机床模型的运动，了解机床的实际运动

3.了解机床电器控制的原理及各种保护装置

4. 掌握机床中常见故障的排除方法

五、故障点设置一览表

故障编号	故障现象
1	起重机无法启动
2	副钩不能下降
3	副钩不能下降
4	小车不能向后
5	大车不能向右
6	副钩不能提升
7	副钩不能提升
8	大车不能向左
9	起重机无法启动
10	起重机无法启动
11	起重机无法启动
12	起重机无法启动
13	起重机无法启动
14	起重机无法启动
15	主钩不能启动
16	主钩不能启动
17	主钩不能启动
18	不能强力下降
19	主钩电动机不能正转
20	主钩不能强力下降
21	制动器（用YA5模拟）不能松开、电阻不能被短接
22	主钩提升及制动下降档不能工作
23	主钩提升及制动下降档不能工作
24	上升和制动下降时制动器（用YA5模拟）不能松开、电阻不能被短接
25	电磁制动器不能松闸
26	主钩调速不正常
27	主钩调速不正常
28	当操作手柄从强力下降5档往回扳时，使KM5不能自锁
29	大车不工作
30	主钩不工作
