一、概述

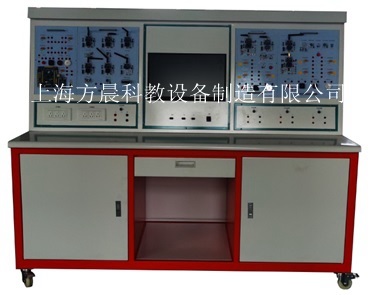

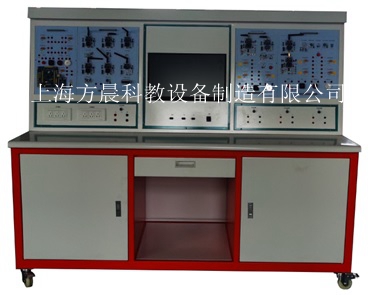

平台采用全喷塑钢制作，表面光滑平整，不易积尘，平台前端设立有供来电指示及漏电保护。具有多组多种电源供给，每组电源分别具有独立开关控制，设立一组可调电压电流电源，模块采用组合式模块。
二、智能传感套件
智能家居应用套件是基于ZigBee无线传输技术、传感器网络节点技术等多学科高新技术而设计的创新综合开发教学实用套件。可支持SDK二次开发，便于开展教学与创新性研究
1、汇聚网关（1个）
1）硬件指标
微处理器：C8501F320（全速USB2.0接口；16Kbyte Flash）
节点插座：支持节点模块热插拔，通过标准接口与节点连接
调试接口：网关调试接口，可在线调试节点程序
LED调试：3个LED调试信号灯
电源：USB口5V供电/外接5V电源/2.7-3.3V电池供电
大规模路由：一个网关可以带至少300个节点，且所有节点的有效数据能够在规定时间全部上传至网关。
2）软件说明
工具：ISP在线下载工具、IAR在线调试工具、KEIL在线调试工具
3、嵌入式网关（1个）
1）硬件指标
（1）核心CPU采用CortexTM-A8内核的S5PV210 内存：512MB DDR2; 1GB NandFlash
（2）嵌入式网关可以与母板分离，直接插拔，并可以独立工作。
（3）板载资源
1）集成USB 2.0 Hub:扩展出4个USB Host口，其中3个为标准方口，另1个通过SCON接口引出
2）集成TVP5150视频芯片: 2路AV输入端口(RCA座),可直接连接使用CCD监控摄像头(注意:2路不可同时使用)RS485: 1路
3）串口: 4路，其中2路已经转换为RS232，并通过DB9座引出(COM0, COM1)，同时通过CON1,2,3,4座引出TTL电平
4）中断式按键: 8个，同时通过CON7座引出，方便用户扩展使用
5）RJ45网口:网卡采用DM9000AEP，10/100M自适应
6）音频输入与输出:采用WM8960专业音频芯片，在板麦克风，内含Class D功放，并支持HDMI音频和视频同步输出
7）USB Slave: 1路，符合USB 2.0规范
8）红外接收头：1个
9）ADC输入：6路，其中AIN0连接了在板可掉电阻，用于测试
10）蜂鸣器：1路，由PWM0控制
11）EEPROM: AT24C08(256 Byte)，用于I2C测试
12）LCD接口：2个LCD接口，均为40 Pin 0.5mm间距贴片座，支持一线精准触摸，支持3.5"-19"全彩TFT显示屏，标配7"电容屏或电阻屏。
13）SDIO接口：用于连接SD WiFi模块等
14）CMOS Camera:用于连接CMOS摄像头
4、标配传感器模块
传感器模块标准配置,采用统一电源接口设计。节点母板采用插拔式结构，可以独立更换上层节点模块
1、温湿度传感器
采用SHT11芯片；数字式输出、免调试、免外围电路、功耗低、高可靠性；14位精度；I2C接口
（1）温度：(-40°C)~ (+123.8°C)；±0.5°C@25°C
（2）湿度：0 to 100% RH；±3.5%RH;
（3）功耗：30uW
可广泛得应用于暖通空调HVAC、汽车、消费电子、家用气象站、湿度调节器、测试及检测设备、数据纪录仪、自动控制、家电产品、医疗仪器等领域。
2、光照传感器
采用FLA613
（1）参数测量范围：0~1400w/m2
（2）测量波长：全光谱
（3）输出：线性电压信号
（4）防护等级：IP65
3、气压监测传感器
可实时监测显示大气压、气象预报数据并上传至网关
设备自带液晶显示，能实时显示气压与环境温度数据，准确直观
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过CCDebug接口进行嵌入式程序的写入、调试；
4、烟雾探测器：
可实时监测显示环境烟雾数据并上传至网关
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过CCDebug接口进行嵌入式程序的写入、调试；
5、燃气探测器：
可实时监测显示环境燃气数据并上传至网关
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过CCDebug接口进行嵌入式程序的写入、调试；
6、二氧化碳监测器
可实时监测CO2数据并上传至网关
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过C C Debug接口进行嵌入式程序的写入、调试；
7、PM2.5监测器：
可实时监测PM2.5数据并上传至网关
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过C C Debug接口进行嵌入式程序的写入、调试；
8、人体红外探测器：
  可实时监测人体活动状态并上传至网关
具备指示灯显示监测状态
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过C C Debug接口进行嵌入式程序的写入、调试；
9、气压传感器
可实时监测显示大气压、气象预报数据并上传至网关
可同时显示环境温度数据并上传至网关，具备双探测功能
设备自带液晶显示，能实时显示气压与环境温度数据，准确直观
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过CCDebug接口进行嵌入式程序的写入、调试；
10、RFID 门禁:
可进行高频RFID标签的读写实验,门禁指纹开锁.刷卡开锁、ＡＰＰ开锁等。
输入电压 外部电源适配器DC5V
CPU处理器 TI CC2530
通讯接口 支持通过C C Debug接口进行嵌入式程序的写入、调试；
11、ZigBee协调器：
支持通过JTAG接口进行嵌入式程序的写入、调试；
通讯接口：ZigBee协调器支持USB串口通讯，可选网络接口；
射频芯片：TI CC2530；
输入电压 外部电源适配器DC5V
12、摄像头
二微码添加、配置系统ＷＩＦＩ,等功能,具有唯一机身ＩＤ\提供二次开发包，
13、节点型继电器
支持双控模式，即可手动控制也可以通过ZigBee无线控制
支持电压范围0V-250V
CPU处理器 TI CC2530
通讯接口 支持通过C C Debug接口进行嵌入式程序的写入、调试；
三、智能家居应用配置软件
1．软件说明
A：智能家居应用配置软件
1）开发平台：windows操作系统，Framework 4.0框架环境
2）开发工具：C#
3）协议：Zigbee 2530通讯协议
4）利用ZigBee2530协调器或ZigeBee2530设备配置顶板网络和功能参数。
四、智能家居网关应用控制平台软件
1）开发平台：嵌入式Linux操作系统
2）开发工具：Qt Creator
3）协议：Zigbee 2530通讯协议、Scoket网络通讯Json协议
4）协议接口：标准动态链接库
5）提供SDK，方便用户二次开发
6）将cpu（ARM）通过RS-485与协调器连接，采用25协议进行通讯，用于接收采集数据和发送控制命令。
7）通过网络用socket与服务器连接，与服务进行通讯。
8）功能列表：
①采集节点数据
②发送控制命令
③配置网关信息
④将环境数据上传给服务器
⑤接收服务发来的控制命令
C：云端服务器软件
1）开发平台：windows
2）开发工具：Eclipse
3）开发语言：java
4）运行平台：Linux、Mac OS X、Solaris、windows
5）采用Socket标准协议
6）MySql数据库
7）SHA+DES+AES多重加密
8）智能网关与手持移动端的数据交互
9）智能网关与Web端的数据交互
10）手持移动端的界面数据获取
11）传感器数据的记录
五、智能家居移动端软件
1）开发平台：安卓系统移动端
2）开发工具:Eclipse
3）协议：Socket标准协议
4）数据格式：Json
5）通过Socket与服务器通信，获取环境信息，发送控制命令。
6）功能列表:
①显示房间环境状态，包括温湿度、光照度、烟雾、燃气、PM2.5、Co2等
②可以对房间的家电包括灯、窗帘、空调、电视等进行控制
③情景模式可以实现安防报警等
