[规格型号]：	FC-136
[产品名称]：	单片机控制功能实训考核装置
[价　　格]：	电议
[产品参数]：
[在线客服]：	QQ在线 QQ在线

产品介绍：

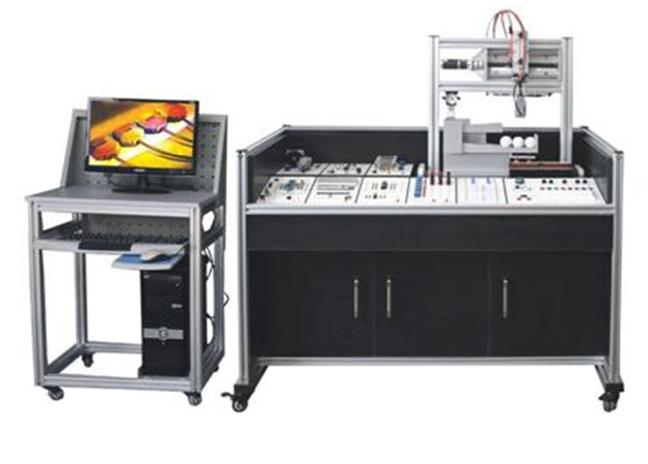

FC-136型单片机控制功能实训考核装置

1-20102FS3100-L

一、产品特点：

1.入门容易，简洁而不简单：为了使入门容易，我们采用简单易懂的版面设计，从基本的一个跑马灯开始就让您无缝地切入教学。大部分的模块在保证安全的前提下反面是镂空的。这使得您可以让学生一目了然看到，并可以触摸到，这点很重要。因为我们深知，感性认识的重要性。

2、人体工学，美观而舒适：采用模块平放结构，使得视线趋于自然向下，如同平时读书写字。靠近用户侧又略带倾斜，使得操作时更加方便。同时抬头时视线使得毫无遮挡。可以方便地听讲，老师亦可观察实验情况。

3、高度开放，激发创新：采用模块化设计，我们并不简单的，单独设计模块，而是将模块间联系，可能性，功能性做了综合考虑，提供经典实训项目，我们建议用户利用高度开放性的模块，设计出自己的实验项目。

4、贴近实际，易于拓展：深知教学与实际生产结合的重要性。特别设计了多达几十种的实训包

二、技术性能：

1、输入电源：AC220V±10% 50Hz

2、工作环境：温度-10~+40℃ 相对湿度＜85%(25℃)

3、装置容量：200VA

4、重量：100kg

5、外形尺寸：1600×750×1100mm

三、配置清单

序号	名称	型号及规格
1	实训桌	尺寸1160720840用符合人体工学的平斜面设计，所有模块平斜放于桌面固定槽内，实验视线同读书一样，自然往下，利于思考。同时解决传统立式结构的视线遮挡，无法看见教师教学的问题。工艺上采用优质铝材，16mm以上黑色木板，家具级封边工艺，带3个柜子，优质铰链，铝采合金把手，带4个可锁式脚轮便于移动。
2	电脑推车	尺寸6305801140采用铝合金结构，16mm以上黑色木板，家具级封边工艺，带4个脚轮，带电脑位，伸缩键盘托板。
3	51单片机主机模块	AT89S52芯片/在系统下载设计
4	电源模块	DC±5V，±12V，24V
5	仿真器模块	DICE-KEIL USB仿真器 (USB通讯接口，使用KEIL软件)
6	显示模块(AB共2块)	8位跑马灯
		8位数码管动态显示
		16×32点阵LED屏
		128×64绘图液晶显示屏
		1602字符型液晶显示屏
7	继电器模块	6路继电器（带驱动）
8	指令模块	PS2键盘接口
		8个独立键盘接口
		8路8位开关量输入
		4*4矩形键盘接口
9	ADC/DAC模块	ADC0809
		DAC0832
		0-5V模拟电压输出
		8等级LED电平指示
		有源时钟发生器
10	交直流电机控制模块	24V直流减速电机
		220V交流减速电机
		光电开关计数输出
11	步进电机控制模块	步进电机
		水平移动装置
		闭环控制装置
12	传感器配接模块	4路传感器接口
12	传感器配接模块	16路光电隔离IO口
13	扩展模块	8255芯片，74LS245芯片
14	温度传感器模块	18B20/LM35
15	RS232通讯线	RS232通讯线
16	ISP编程线	ISP编程电缆
17	排线	排线
18	电子连线	实验连线
19	接近开关	接近开关
25	智能物料搬运模块	搬运机构
		传感器检测机构
		限位保护功能
		接供料机构
26	气泵	实验室共用气泵
27	实验指导	实验指导1套
28	实验程序与配套软件	配套实验源代码，配套软件与工具

四、实训项目

实训一灯光闪烁实训

实训二跑马灯实训

实训三独立按键输入实训

实训四光隔离输入输出实训

实训五金属检测实训

实训六动态数码管显示实训

实训七矩阵键盘接口实训

实训八继电器隔离控制实训

实训九蜂鸣器演奏实训

实训十 8255芯片扩展IO实训

实训十一字符型液晶显示模块控制实训

实训十二液晶显示模块控制实训

实训十三点阵L E D屏汉字显示实训

实训十四 AD转换实训

实训十五 DA转换实训

实训十六 LM35温度传感器采集实验

实训十七单总线温度传感器采集实训

实训十八交直流减速电机控制实训

实训十九步进电机开环控制实训

实训二十 RS232通信实训

实训二十一 PS2键盘通信实验

实训二十二智能物料搬运装置实训
