| 序号 | 名称 | 单位 | 数量 | 备注 |

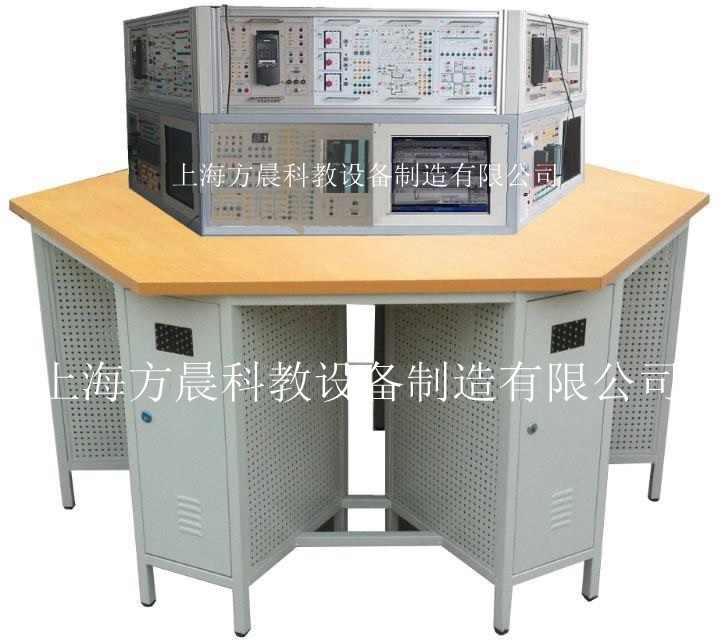

| 1 | 6工位岛式实训桌 | 台 | 1 | 面板采用复合防火板，桌子框架为1.2mm厚钢板材质，带电脑机位及键盘位。 |
| 2 | 岛式实验屏 | 套 | 1 | 铝型材框架，6个工作面，安装实训模块。 |
| 3 | PLC主机模块 | 套 | 6 | 西门子S7-200smart CPUSR40 AC/DC/RLY数字量26点输入/16点输出，1 个以太网口/1 个串口（RS485）；配套编程电缆。 |
| 4 | 模拟量模块 | 块 | 6 | EM AM06模拟量 4路输入2 路输出 |
| 5 | 变频器模块 | 块 | 6 | 西门子V20变频器，带有RS485通讯接口及BOP操作面板。 |
| 6 | 触摸屏模块 | 组 | 6 | 7寸真色彩MCGS 7062 |
| 7 | 实验电机 | 台 | 6 | 三相鼠笼电动机AC380V（Y/△） |
| 8 | 实验凳 | 张 | 6 | 圆盘ABS塑料面板，铁腿。 |
| 9 | 实验通讯线 | 条 | 6 | PLC主机专用排线，长度80mm以上。 |
| 10 | 实验线 | 根 | 90 | PLC模块实验双头插线，长度60mm以上。 |
| 11 | 实验指导书 | 本 | 6 |
七、基本实训项目
（一）PLC实训项目
1．与、或、非逻辑功能实训
2．定时器、计数器功能实训
3．跳转、分支功能实训
4．移位寄存器实训
5．数据处理功能实训
6．微分、位操作实训
7．LED数码官显示PLC自动控制实训（实物）
8．四层电梯的PLC自动控制实训（实物）
9．加工中心刀具库选择控制实训（实物）
10．电机的自动控制实训 （实物）
11．步进电机的PLC控制（实物）
12．三相鼠笼式异步电动机点动和自锁PLC控制(实物)
13．三相鼠笼式异步电动机联动正反转PLC控制(实物)
14．三相鼠笼式异步电动机带延时正反转PLC控制(实物)
15．三相鼠笼式异步电动机Y/△转换起动PLC控制(实物)
16．MCGS组态棒图实训教学,利用已编辑好组态棒图,对以上任何实训进行动态跟踪教学实训
17．针对实训项目的具体要求，学生自行编辑组态棒图进行实训。
（二）变频器综合应用技能实训
1.变频器功能参数设置与操作
2.变频器报警与保护功能
3.外部端子点动控制
4.变频器控制电机正反转
5.多段速度选择变频调速
6.变频器无级调速
7.基于外部模拟量（电压/电流）控制方式的变频调速
8.瞬时停电启动控制
9.PLC控制变频器外部端子的电机正反转
10.PLC控制变频器外部端子的电机运行时间控制
11.基于PLC数字量控制方式的多段速
12.基于PLC通信方式的变频器开环调速
13.基于PLC通信方式的速度闭环控制
14.变频器恒压供水系统的模拟
（三）触摸屏实训
1.触摸屏的参数设置与编程
2.触摸屏组态控制三相异步电机点动与自锁
3.触摸屏组态控制三相异步电机正反转
4.触摸屏组态控制三相异步电机星三角起动
5.触摸屏组态控制变频器模拟量调速
