FCPS-1型
[规格型号]: FCPS-1型
[产品名称]: 超音频感应加热电源技能实训考核装置
[价  格]: 电议
[产品参数]:
[在线客服]: QQ在线 QQ在线
产品介绍:

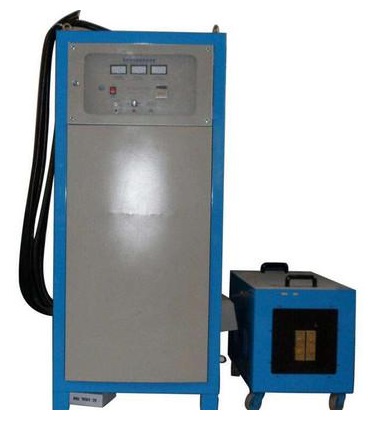

FCPS-1型超音频感应加热电源技能实训考核装置
1-210GG00042304

一、概 述
装置是根据高级维修电工及维修电工技师相关技能培训要求,综合工厂实际应用设备而研制。该装置可作为各企业、职业技术院校、技校等单位的高级维修电工及维修电工技师培训用,也可作为有关部门对高级维修电工及维修电工技师资格认定的考核鉴定设备。
该装置采用AC-DC-AC交直交电压型串联谐振式电路,其主电路采用三相不可控整流,IGBT斩波调压调功,逆变器工作于零电流开关环境。装置为透明式设计,超音频感应加热电源的各个环节以及水冷系统的工作情况一目了然,直观性强。

二、特 点
1.装置设置有三相隔离变压器,使主电路与电网隔离,对人身安全起到了一定的保护作用
2.整机逆变部分采用德国西门子原装IGBT大功率开关管,整流部分采用日本富士原装整流模块
3.采用数字锁相与谐振变频技术,实现无相差频率自动跟踪,能自动适应各种负载
4.整机控制为IGBT斩波调压调功方式,工作频率稳定
5.拥有恒功率和恒流控制功能,最大程度地高效快速加热,优化金属工件的加热过程
6.装置具有完善过压、过流、缺相、缺水、过热等保护系统,安全性好,可靠性高
7.装置的所有电路原理图均绘制在面板上,同时引出了相应的波形观测孔,以供学生调试、分析、测试之用,有利于学生对超音频感应加热电源各环节工作原理的理解
8.装置占地面积小,节约实训用房。装置自带冷却水箱,无须设置专门水池
9.装置具有故障设置与排除功能,设置的故障均为工业现场应用中的常见故障,学生可以很方便的在本装置上进行排故操作
10.装置适用于高级维修电工和维修电工技师的培训和等级证考试
三、主要技术参数
1.工作电源:三相四线 ~380V±10%  50Hz
2.输出功率:5~10kW
3.输出调节范围:10%~100%
4.输出频率:20kHz~40kHz
5.谐振方式:串联
6.负载耦合方式:感应耦合
7.控制方式:恒功率或恒流控制
8.冷却方式:水冷
9.效率:>90%
10.负载持续率:100%(在循环水冷却条件下)
11.工作环境:环境温度范围为0℃~+40℃ 相对湿度<80%(25℃)
四、实训项目
1.IGBT斩波电路实训
2.IGBT超音频感应加热电源的调试及加热运行
3.串联逆变电路的IGBT超音频感应加热电源性能的研究
4.IGBT超音频感应加热电源排故实训
